Узел трубопровода цилиндра стрелы 11e0486(с)

Узел трубопровода цилиндра стрелы 11e0486(с)

← Узел трубопровода ковшового цилиндра 11e0486(b) Узел трубопровода 11e0486(d) →

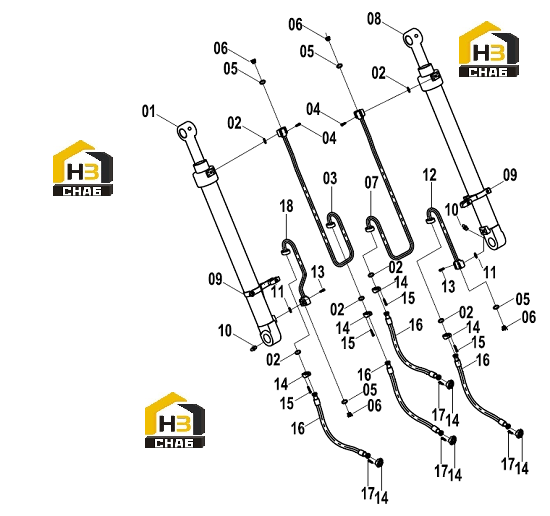

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:01
Наименование:BOOM CYLINDER AS-LH
Каталожный номер:10C0260
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:02
Наименование:O-RING
Каталожный номер:12B0444
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:03
Наименование:TUBE AS
Каталожный номер:02C0710
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:04
Наименование:SCREW
Каталожный номер:04B0418
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:05
Наименование:O-RING
Каталожный номер:12B0431
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:06
Наименование:PLUG
Каталожный номер:05A0078
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:07
Наименование:TUBE AS
Каталожный номер:02C0712
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:08
Наименование:BOOM CYLINDER AS-RH
Каталожный номер:10C0261
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:09
Наименование:CLAMP
Каталожный номер:09C0493
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:GREASE FITTING
Каталожный номер:10B0014
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:O-RING
Каталожный номер:12B0445
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:TUBE AS
Каталожный номер:02C0713
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:SCREW
Каталожный номер:04B0429
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:SPLIT FLANGE
Каталожный номер:04A0252
Комплект:17
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:SCREW
Каталожный номер:04B0670
Комплект:44
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:HOSE AS
Каталожный номер:06C4885
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:SCREW
Каталожный номер:04B0415
Комплект:20
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:TUBE AS
Каталожный номер:02C0711
Комплект:1
Примечание:
