Узел трубопровода ковшового цилиндра 11e0486(a)

Узел трубопровода ковшового цилиндра 11e0486(a)

← Узел трубопроводный 11e0486 002 Узел трубопровода ковшового цилиндра 11e0486(b) →

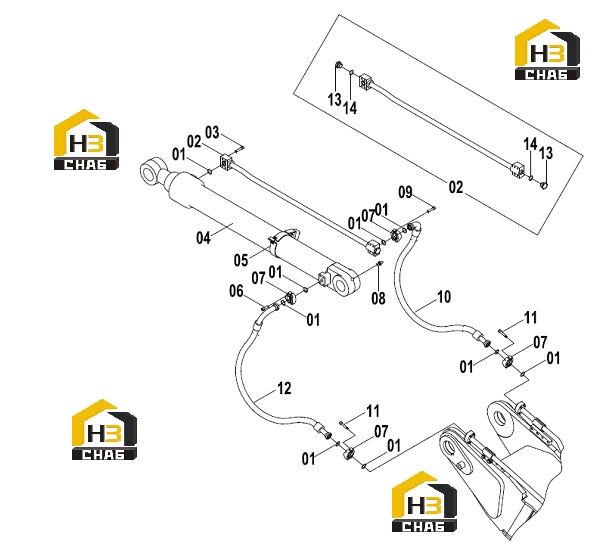

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:01
Наименование:O-RING
Каталожный номер:12B0444
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:02
Наименование:TUBE AS
Каталожный номер:02C0583
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:03
Наименование:SCREW
Каталожный номер:04B0419
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:04
Наименование:BUCKET CYLINDER AS
Каталожный номер:10C1850
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:05
Наименование:CLAMP
Каталожный номер:09C0303
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:06
Наименование:SCREW
Каталожный номер:04B0415
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:07
Наименование:SPLIT FLANGE
Каталожный номер:04A0252
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:08
Наименование:GREASE FITTING
Каталожный номер:10B0014
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:09
Наименование:SCREW
Каталожный номер:04B0418
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:HOSE AS
Каталожный номер:06C4049
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:SCREW
Каталожный номер:04B0670
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:HOSE AS
Каталожный номер:06C3559
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:PLUG
Каталожный номер:05A0078
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:O-RING
Каталожный номер:12B0431
Комплект:2
Примечание:
