Узел шланга 15e0494(с)

Узел шланга 15e0494(с)

← Подача масла 15e0494(b) Узел шланга 15e0494(d) →

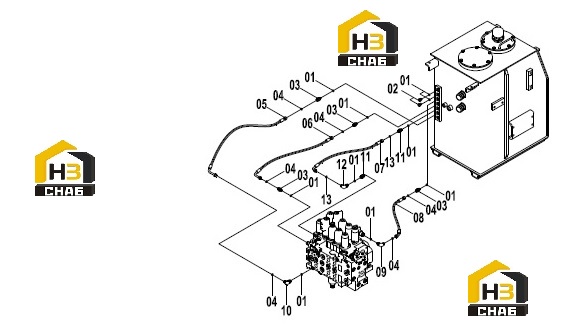

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:01
Наименование:O-RING
Каталожный номер:12B0428
Комплект:14
Примечание:
0 ₽
шт
№ на схеме:02
Наименование:PLUG
Каталожный номер:05A0075
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:03
Наименование:CONNECTOR
Каталожный номер:00A3491
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:04
Наименование:0-RING
Каталожный номер:12B1406
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:05
Наименование:HOSE AS
Каталожный номер:05C2486
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:06
Наименование:HOSE AS
Каталожный номер:05C2487
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:07
Наименование:HOSE AS
Каталожный номер:06C6760
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:08
Наименование:HOSE AS
Каталожный номер:05C3141
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:09
Наименование:CONNECTOR
Каталожный номер:31C0558
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:ELBOW CONNECTOR
Каталожный номер:31C0560
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:CONNECTOR
Каталожный номер:00A4359
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:CONNECTOR
Каталожный номер:31C1057
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:0-RING
Каталожный номер:12B1407
Комплект:2
Примечание:
