Узел шланга 15e0494(h)

Узел шланга 15e0494(h)

← Узел шланга 15e0494(g) Узел шланга 15e0494(i) →

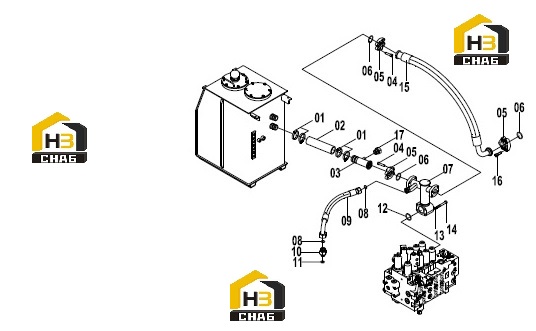

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:01
Наименование:CLAMP
Каталожный номер:09C0028
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:02
Наименование:HOSE
Каталожный номер:30A0494
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:03
Наименование:CHECK VALVE AS
Каталожный номер:12C2289
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:04
Наименование:SCREW
Каталожный номер:04B0424
Комплект:24
Примечание:
0 ₽
шт
№ на схеме:05
Наименование:SPLIT FLANGE
Каталожный номер:04A0251
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:06
Наименование:O-RING
Каталожный номер:12B0446
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:07
Наименование:TUBE AS
Каталожный номер:10D4020
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:08
Наименование:O-RING
Каталожный номер:12B1416
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:09
Наименование:HOSE AS
Каталожный номер:07C1809
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:CONNECTOR
Каталожный номер:00A3492
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:O-RING
Каталожный номер:12B0431
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:O-RING
Каталожный номер:12B0447
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:WASHER
Каталожный номер:06B0008
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:BOLT
Каталожный номер:01B0142
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:HOSE AS
Каталожный номер:07C1735
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:SCREW
Каталожный номер:04B0702
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:PLUG
Каталожный номер:44C0805
Комплект:1
Примечание:
