Устройство вспомогательное рабочего трубопровода 11e1256(a)

Устройство вспомогательное рабочего трубопровода 11e1256(a)

← Устройство вспомогательное рабочего трубопровода 11e1256 000 Устройство вспомогательное рабочего трубопровода 11e1256(b) →

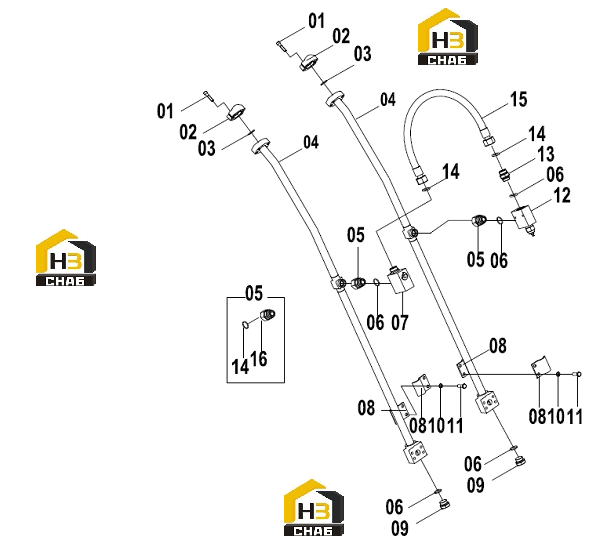

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:01
Наименование:SCREW
Каталожный номер:04B0671
Комплект:24
Примечание:
0 ₽
шт
№ на схеме:02
Наименование:SPLIT FLANGE
Каталожный номер:04A0268
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:03
Наименование:O-RING
Каталожный номер:12B0445
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:04
Наименование:TUBE AS
Каталожный номер:02C1697
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:05
Наименование:CONNECTOR
Каталожный номер:30C1295
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:06
Наименование:O-RING
Каталожный номер:12B0432
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:07
Наименование:STOP VALVE
Каталожный номер:12C2388
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:08
Наименование:CLAMP
Каталожный номер:22A0585
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:09
Наименование:PLUG
Каталожный номер:05A0083
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:WASHER
Каталожный номер:06B0008
Комплект:20
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:BOLT
Каталожный номер:00B0427
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:RELIEF VALVE
Каталожный номер:12C2222
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:CONNECTOR
Каталожный номер:00A3503
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:O-RING
Каталожный номер:12B1414
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:HOSE AS
Каталожный номер:06C7356
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:CONNECTOR
Каталожный номер:01A2493
Комплект:2
Примечание:
