Устройство вспомогательное рабочего трубопровода 11e0933(с)

Устройство вспомогательное рабочего трубопровода 11e0933(с)

← Устройство вспомогательное рабочего трубопровода 11e0933(b) Устройство вспомогательное рабочего трубопровода 11e1256 000 →

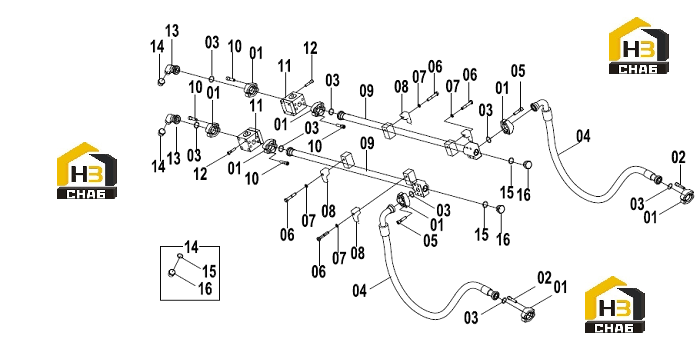

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:01
Наименование:SPLIT FLANGE
Каталожный номер:04A0268
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:02
Наименование:SCREW
Каталожный номер:04B0671
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:03
Наименование:O-RING
Каталожный номер:12B0445
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:04
Наименование:HOSE AS
Каталожный номер:07C1692
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:05
Наименование:SCREW
Каталожный номер:04B0429
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:06
Наименование:BOLT
Каталожный номер:01B0481
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:07
Наименование:WASHER
Каталожный номер:06B0008
Комплект:20
Примечание:
0 ₽
шт
№ на схеме:08
Наименование:CLAMP
Каталожный номер:72A0248
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:09
Наименование:TUBE AS
Каталожный номер:02C1430
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:SCREW
Каталожный номер:04B0703
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:STOP VALVE
Каталожный номер:12C2117
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:SCREW
Каталожный номер:04B0972
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:SCREW
Каталожный номер:04B0701
Комплект:8
Примечание:04B0972
0 ₽
шт
№ на схеме:13
Наименование:ELBOW
Каталожный номер:01A2051
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:PLUG
Каталожный номер:44C0083
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:O-RING
Каталожный номер:12B0432
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:PACKING GLAND
Каталожный номер:53A0937
Комплект:2
Примечание:
