Устройство вспомогательное рабочего трубопровода 11e0620(b)

Устройство вспомогательное рабочего трубопровода 11e0620(b)

← Устройство вспомогательное рабочего трубопровода 11e0620(a) Устройство вспомогательное рабочего трубопровода 11e0620(с) →

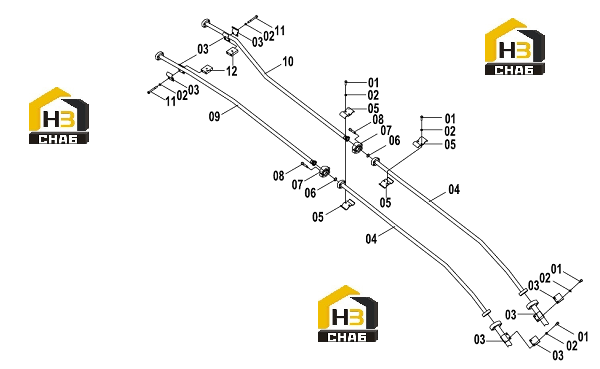

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:01
Наименование:BOLT
Каталожный номер:00B0427
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:02
Наименование:WASHER
Каталожный номер:06B0008
Комплект:20
Примечание:
0 ₽
шт
№ на схеме:03
Наименование:CLAMP
Каталожный номер:22A0585
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:04
Наименование:TUBE AS
Каталожный номер:02C0655
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:05
Наименование:CLAMP
Каталожный номер:22A2757
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:06
Наименование:O-RING
Каталожный номер:12B0445
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:07
Наименование:SPLIT FLANGE
Каталожный номер:04A0268
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:08
Наименование:SCREW
Каталожный номер:04B0671
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:09
Наименование:TUBE AS
Каталожный номер:02C0657
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:TUBE AS
Каталожный номер:02C0656
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:BOLT
Каталожный номер:01B0481
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:BLOCK
Каталожный номер:16A7670
Комплект:2
Примечание:
