Устройство рабочее 32e1432(b)

← Устройство рабочее 32e1432(a) Устройство рабочее 32e1432(с) →

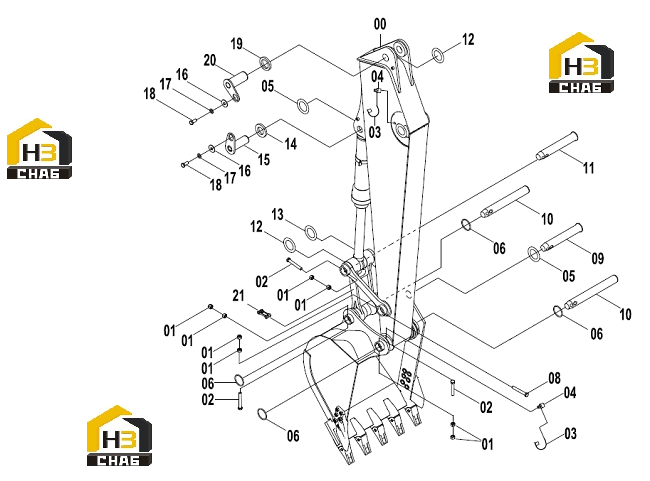

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:00

Наименование:ARM ASS`Y

Каталожный номер:43C0272

Комплект:1

Примечание:

№ на схеме:01

Наименование:NUT

Каталожный номер:03B0656

Комплект:8

Примечание:

№ на схеме:02

Наименование:BOLT

Каталожный номер:01B0497

Комплект:2

Примечание:

№ на схеме:03

Наименование:BOOT

Каталожный номер:86A0258

Комплект:7

Примечание:

№ на схеме:04

Наименование:GREASE FITTING

Каталожный номер:10B0014

Комплект:7

Примечание:

№ на схеме:05

Наименование:SHIM

Каталожный номер:28C0057

Комплект:2

Примечание:

№ на схеме:06

Наименование:O-RING

Каталожный номер:12B0513

Комплект:4

Примечание:

№ на схеме:08

Наименование:BOLT

Каталожный номер:01B0496

Комплект:2

Примечание:

№ на схеме:09

Наименование:PIN

Каталожный номер:60A0510

Комплект:1

Примечание:

№ на схеме:10

Наименование:PIN

Каталожный номер:11D1091

Комплект:1

Примечание:

№ на схеме:11

Наименование:PIN

Каталожный номер:60A0398

Комплект:1

Примечание:

№ на схеме:12

Наименование:SHIM

Каталожный номер:28C0042

Комплект:2

Примечание:

№ на схеме:13

Наименование:SHIM

Каталожный номер:28C0024

Комплект:1

Примечание:

№ на схеме:14

Наименование:PLATE

Каталожный номер:15A0697

Комплект:1

Примечание:

№ на схеме:15

Наименование:PIN

Каталожный номер:11D0637

Комплект:1

Примечание:

№ на схеме:16

Наименование:PLATE

Каталожный номер:12A0487

Комплект:2

Примечание:

№ на схеме:17

Наименование:WASHER

Каталожный номер:06B0016

Комплект:2

Примечание:

№ на схеме:18

Наименование:BOLT

Каталожный номер:00B0231

Комплект:2

Примечание:

№ на схеме:19

Наименование:PLATE

Каталожный номер:15A0695

Комплект:1

Примечание:

№ на схеме:20

Наименование:PIN

Каталожный номер:11D0635

Комплект:1

Примечание:

№ на схеме:21

Наименование:LINK

Каталожный номер:43C0270

Комплект:1

Примечание:
