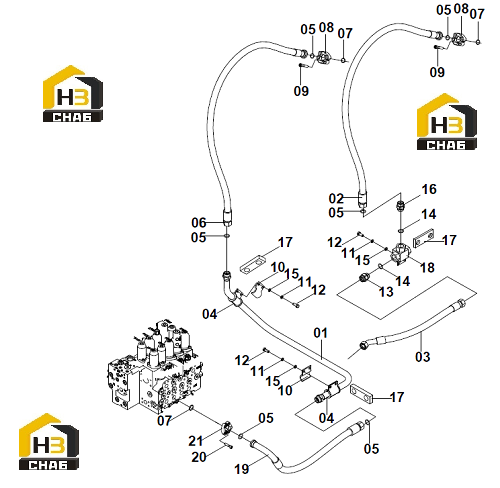

Трубопровод платформы вспомогательного устройства 15e0655 002

← Трубопровод платформы вспомогательного устройства 15e1142 000 Трубопровод платформы вспомогательного устройства 15e0491 007 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:01

Наименование:TUBE AS

Каталожный номер:10D4493

Комплект:1

Примечание:

№ на схеме:02

Наименование:HOSE AS

Каталожный номер:07C1960

Комплект:1

Примечание:

№ на схеме:03

Наименование:HOSE AS

Каталожный номер:07C2210

Комплект:1

Примечание:

№ на схеме:04

Наименование:RUBBER BUSHING

Каталожный номер:83A0702

Комплект:2

Примечание:

№ на схеме:05

Наименование:O-RING

Каталожный номер:12B1414

Комплект:6

Примечание:

№ на схеме:06

Наименование:HOSE AS

Каталожный номер:07C1956

Комплект:1

Примечание:

№ на схеме:07

Наименование:O-RING

Каталожный номер:12B0445

Комплект:3

Примечание:

№ на схеме:08

Наименование:SPLIT FLANGE

Каталожный номер:04A0268

Комплект:2

Примечание:

№ на схеме:09

Наименование:SCREW

Каталожный номер:04B0429

Комплект:8

Примечание:

№ на схеме:10

Наименование:CLAMP

Каталожный номер:22A3760

Комплект:4

Примечание:

№ на схеме:11

Наименование:WASHER

Каталожный номер:06B0002

Комплект:6

Примечание:

№ на схеме:12

Наименование:BOLT

Каталожный номер:00B0064

Комплект:6

Примечание:

№ на схеме:13

Наименование:CONNECTOR

Каталожный номер:00A4383

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-RING

Каталожный номер:12B0432

Комплект:2

Примечание:

№ на схеме:15

Наименование:WASHER

Каталожный номер:06B0001

Комплект:4

Примечание:

№ на схеме:16

Наименование:CONNECTOR

Каталожный номер:00A3503

Комплект:1

Примечание:

№ на схеме:17

Наименование:BLOCK

Каталожный номер:16A5847

Комплект:3

Примечание:

№ на схеме:18

Наименование:BLOCK

Каталожный номер:03A0695

Комплект:1

Примечание:

№ на схеме:19

Наименование:HOSE AS

Каталожный номер:07C2027

Комплект:1

Примечание:

№ на схеме:20

Наименование:SCREW

Каталожный номер:04B0413

Комплект:4

Примечание:

№ на схеме:21

Наименование:SPLIT FLANGE

Каталожный номер:04A0250

Комплект:1

Примечание:
