Система пилотная гидравлическая 12e0231(h)

Система пилотная гидравлическая 12e0231(h)

← Система пилотная гидравлическая 12e0231(g) Система пилотная гидравлическая 12e0231(i) →

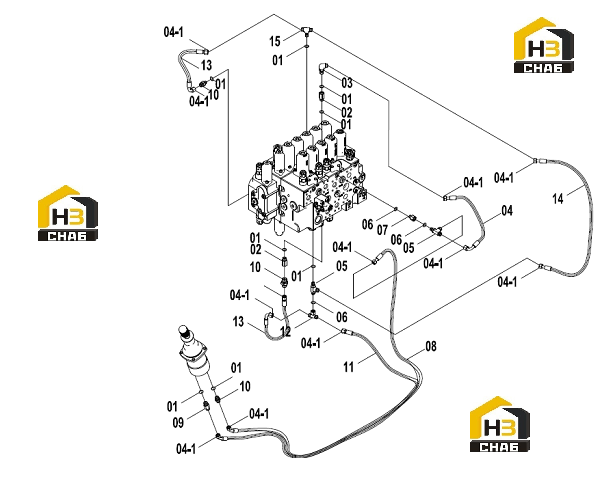

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:01
Наименование:O-RING
Каталожный номер:12B0429
Комплект:8
Примечание:13.8×2.4
0 ₽
шт
№ на схеме:02
Наименование:THROTTLE VALVE
Каталожный номер:12C0163
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:03
Наименование:CONNECTOR
Каталожный номер:31C0559
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:04-1
Наименование:O-RING
Каталожный номер:12B1406
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:04
Наименование:HOSE AS
Каталожный номер:05C4487
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:05
Наименование:TEE
Каталожный номер:32C0408
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:06
Наименование:O-RING
Каталожный номер:12B0428
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:07
Наименование:CONNECTOR
Каталожный номер:00A0761
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:08
Наименование:HOSE AS
Каталожный номер:05C3102
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:09
Наименование:CONNECTOR
Каталожный номер:00A3506
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:CONNECTOR
Каталожный номер:00A3498
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:HOSE AS
Каталожный номер:05C3112
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:TEE
Каталожный номер:32C0502
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:HOSE AS
Каталожный номер:05C4490
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:HOSE AS
Каталожный номер:05C4488
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:TEE CONNECTOR
Каталожный номер:32C0415
Комплект:1
Примечание:
