Система пилотная гидравлическая 12e0231(b)

Система пилотная гидравлическая 12e0231(b)

← Система пилотная гидравлическая 12e0231(a) Система пилотная гидравлическая 12e0231(с) →

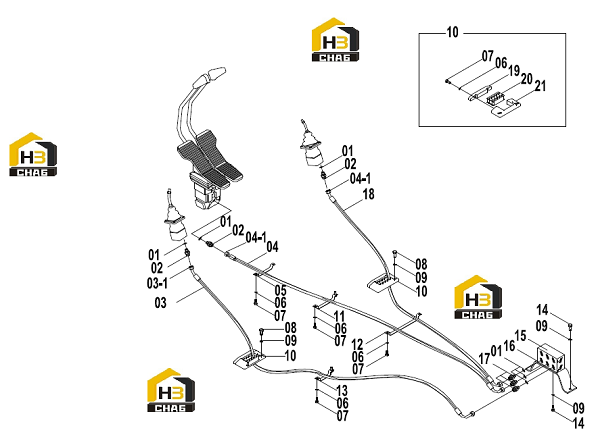

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:01
Наименование:O-RING
Каталожный номер:12B0428
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:02
Наименование:CONNECTOR
Каталожный номер:00A3498
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:03-1
Наименование:O-RING
Каталожный номер:12B1405
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:03
Наименование:HOSE AS
Каталожный номер:05C3018
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:04-1
Наименование:O-RING
Каталожный номер:12B1406
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:04
Наименование:HOSE AS
Каталожный номер:05C3138
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:05
Наименование:CLAMP
Каталожный номер:09C0675
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:06
Наименование:WASHER
Каталожный номер:06B0006
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:07
Наименование:BOLT
Каталожный номер:00B0007
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:08
Наименование:BOLT
Каталожный номер:00B0002
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:09
Наименование:WASHER
Каталожный номер:06B0002
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:CLAMP
Каталожный номер:09C0138
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:CLAMP
Каталожный номер:09C0676
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:CLAMP
Каталожный номер:09C0678
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:CLAMP
Каталожный номер:09C0677
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:BOLT
Каталожный номер:00B0012
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:BLOCK
Каталожный номер:03A0145
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:BEND PLATE
Каталожный номер:22A2857
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:CONNECTOR
Каталожный номер:00A3491
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:HOSE AS
Каталожный номер:05C3024
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:PLATE
Каталожный номер:72A0323
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:CLAMP
Каталожный номер:85A0192
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:BASE
Каталожный номер:72A0324
Комплект:2
Примечание:
