Система пилотная гидравлическая 12e0200(a)

Система пилотная гидравлическая 12e0200(a)

← Система пилотная гидравлическая 12e0200 004 Система пилотная гидравлическая 12e0200(b) →

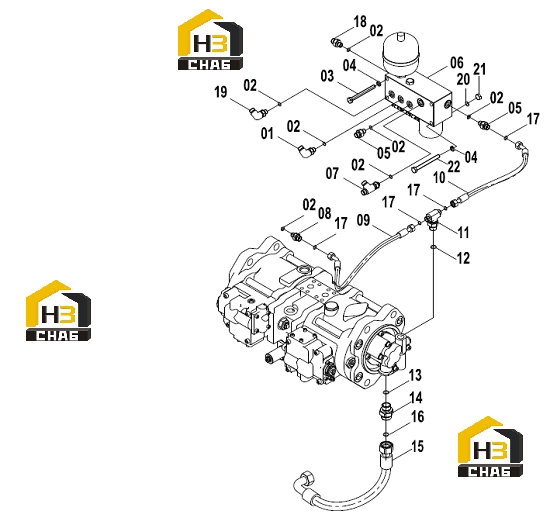

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:01
Наименование:CONNECTOR
Каталожный номер:31C0558
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:02
Наименование:O-RING
Каталожный номер:12B0428
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:03
Наименование:BOLT
Каталожный номер:00B0365
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:04
Наименование:WASHER
Каталожный номер:06B0002
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:05
Наименование:CONNECTOR
Каталожный номер:00A3491
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:06
Наименование:PILOT VALVE GP
Каталожный номер:12C0914
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:07
Наименование:TEE
Каталожный номер:32C0408
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:08
Наименование:FITTING
Каталожный номер:30C0803
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:09
Наименование:HOSE AS
Каталожный номер:05C3099
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:HOSE AS
Каталожный номер:05C4757
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:TEE CONNECTOR
Каталожный номер:32C0416
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:O-RING
Каталожный номер:12B0430
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:O-RING
Каталожный номер:12B0431
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:CONNECTOR
Каталожный номер:00A3493
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:HOSE AS
Каталожный номер:06C5146
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:O-RING
Каталожный номер:12B1413
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:O-RING
Каталожный номер:12B1406
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:CONNECTOR
Каталожный номер:00A4359
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:CONNECTOR
Каталожный номер:31C0853
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:WASHER
Каталожный номер:06B0001
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:NUT
Каталожный номер:03B0053
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:BOLT
Каталожный номер:01B0141
Комплект:2
Примечание:
