Система кондиционирования воздуха 23e0246(е)

← Система кондиционирования воздуха 23e0246(d) Система кондиционирования воздуха 23e0246(f) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

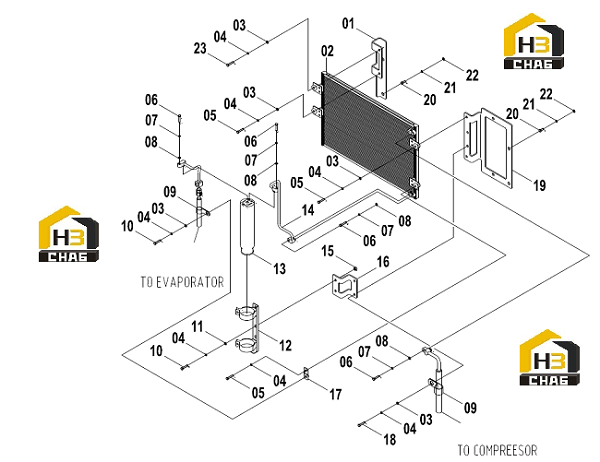

№ на схеме:01

Наименование:MOUNTING PLATE-LH

Каталожный номер:00D4488

Комплект:1

Примечание:

№ на схеме:02

Наименование:CONDENSER

Каталожный номер:46C3629

Комплект:1

Примечание:

№ на схеме:03

Наименование:WASHER

Каталожный номер:06B0086

Комплект:7

Примечание:

№ на схеме:04

Наименование:WASHER

Каталожный номер:06B0006

Комплект:9

Примечание:

№ на схеме:05

Наименование:BOLT

Каталожный номер:00B0102

Комплект:3

Примечание:

№ на схеме:06

Наименование:BOLT

Каталожный номер:00B0169

Комплект:6

Примечание:

№ на схеме:07

Наименование:WASHER

Каталожный номер:06B0003

Комплект:13

Примечание:

№ на схеме:08

Наименование:WASHER

Каталожный номер:06B0024

Комплект:13

Примечание:

№ на схеме:09

Наименование:CLIP

Каталожный номер:20A1853

Комплект:2

Примечание:

№ на схеме:10

Наименование:BOLT

Каталожный номер:00B0075

Комплект:3

Примечание:

№ на схеме:11

Наименование:WASHER

Каталожный номер:06B0005

Комплект:2

Примечание:

№ на схеме:12

Наименование:BRACKET

Каталожный номер:46C0793

Комплект:1

Примечание:

№ на схеме:13

Наименование:RECEIVER AS

Каталожный номер:46C0758

Комплект:1

Примечание:

№ на схеме:14

Наименование:HOSE

Каталожный номер:46C3347

Комплект:1

Примечание:

№ на схеме:15

Наименование:NUT

Каталожный номер:03B0021

Комплект:2

Примечание:

№ на схеме:16

Наименование:PLATE

Каталожный номер:21A5414

Комплект:1

Примечание:

№ на схеме:17

Наименование:BRACKET

Каталожный номер:00D4383

Комплект:1

Примечание:

№ на схеме:18

Наименование:BOLT

Каталожный номер:00B0085

Комплект:2

Примечание:

№ на схеме:19

Наименование:MOUNTING PLATE-RH

Каталожный номер:00D5416

Комплект:1

Примечание:

№ на схеме:20

Наименование:BOLT

Каталожный номер:00B0017

Комплект:4

Примечание:

№ на схеме:21

Наименование:WASHER

Каталожный номер:06B0008

Комплект:4

Примечание:

№ на схеме:22

Наименование:WASHER

Каталожный номер:06B0007

Комплект:4

Примечание:

№ на схеме:23

Наименование:BOLT

Каталожный номер:23E0246

Комплект:1

Примечание:
