Система кондиционирования воздуха 23e0246(b)

Система кондиционирования воздуха 23e0246(b)

← Система кондиционирования воздуха 23e0246(a) Система кондиционирования воздуха 23e0246(с) →

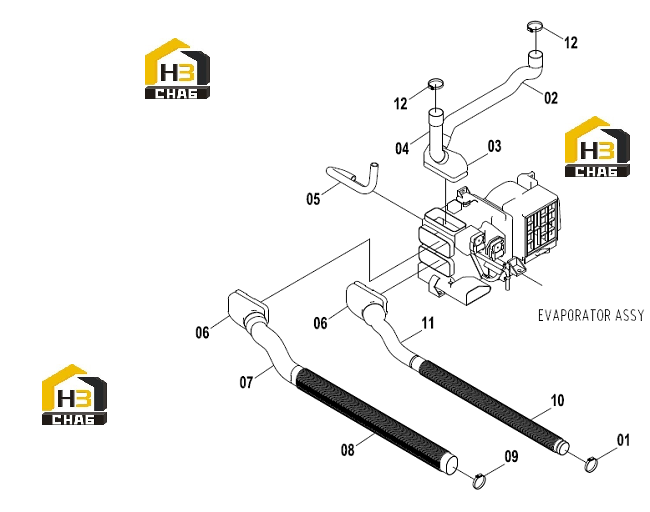

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:01
Наименование:CLAMP
Каталожный номер:09C0029
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:02
Наименование:AIR DUCT
Каталожный номер:86A0742
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:03
Наименование:AIR DUCT
Каталожный номер:86A0740
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:04
Наименование:AIR DUCT
Каталожный номер:86A0741
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:05
Наименование:HOSE
Каталожный номер:84A1247
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:06
Наименование:AIR DUCT
Каталожный номер:86A0739
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:07
Наименование:AIR DUCT
Каталожный номер:86A0737
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:08
Наименование:AIR DUCT
Каталожный номер:86A0736
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:09
Наименование:CLAMP
Каталожный номер:50C0101
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:AIR DUCT
Каталожный номер:86A0735
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:AIR DUCT
Каталожный номер:86A0738
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:CLAMP
Каталожный номер:09C0028
Комплект:2
Примечание:
