Система гидравлическая главная 15e0979(b)

Система гидравлическая главная 15e0979(b)

← Система гидравлическая главная 15e0979(a) Система гидравлическая главная 15e0979(с) →

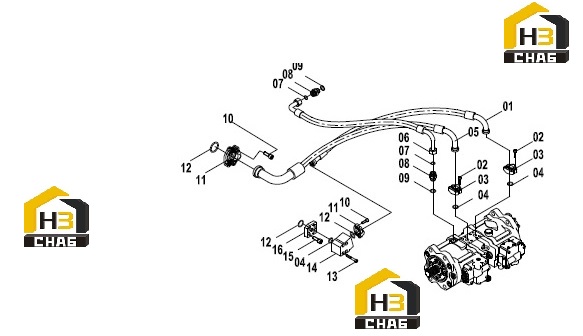

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:01
Наименование:HOSE AS
Каталожный номер:06C8862
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:02
Наименование:SCREW
Каталожный номер:04B0415
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:03
Наименование:SPLIT FLANGE
Каталожный номер:04A0252
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:04
Наименование:O-RING
Каталожный номер:12B0444
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:05
Наименование:HOSE AS
Каталожный номер:06C8861
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:06
Наименование:HOSE AS
Каталожный номер:06C5148
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:07
Наименование:O-RING
Каталожный номер:12B1412
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:08
Наименование:CONNECTOR
Каталожный номер:00A3493
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:09
Наименование:O-RING
Каталожный номер:12B0431
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:SCREW
Каталожный номер:04B0413
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:SPLIT FLANGE
Каталожный номер:04A0250
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:O-RING
Каталожный номер:12B0445
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:SCREW
Каталожный номер:04B0422
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:SCREW
Каталожный номер:04B0423
Комплект:4
Примечание:04B0422
0 ₽
шт
№ на схеме:14
Наименование:BLOCK
Каталожный номер:03A0448
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:SCREW
Каталожный номер:04B0679
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:SCREW
Каталожный номер:04B0412
Комплект:4
Примечание:04B0679
0 ₽
шт
№ на схеме:16
Наименование:BLOCK
Каталожный номер:03A0453
Комплект:1
Примечание:
