Резервуар для воды 00e0537(l)

Резервуар для воды 00e0537(l)

← Трубопроводы системы охлаждения 00e0537(k) Фильтр воздушный 40c0999 000 →

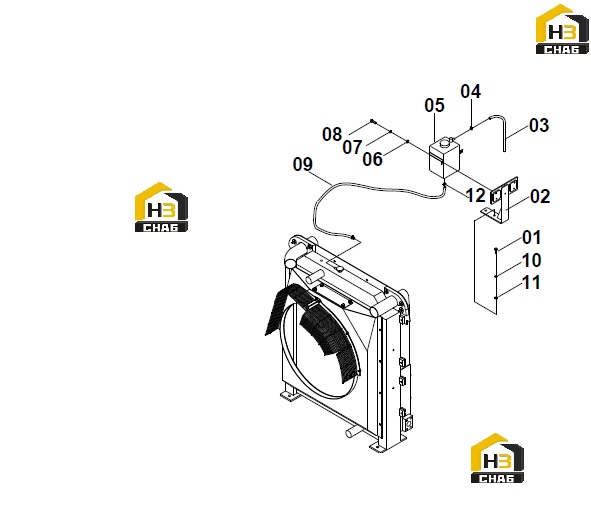

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:01
Наименование:BOLT
Каталожный номер:00B0019
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:02
Наименование:BRACKET
Каталожный номер:00D3982
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:03
Наименование:PIPE
Каталожный номер:30A2488
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:03
Наименование:PIPE
Каталожный номер:30A0269
Комплект:1
Примечание:30A2488
0 ₽
шт
№ на схеме:04
Наименование:CLAMP
Каталожный номер:76A0652
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:05
Наименование:RESERVE TANK
Каталожный номер:40C0371
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:06
Наименование:WASHER
Каталожный номер:06B0024
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:07
Наименование:WASHER
Каталожный номер:06B0003
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:08
Наименование:BOLT
Каталожный номер:00B0022
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:09
Наименование:WATER PIPE
Каталожный номер:30A0571
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:WASHER
Каталожный номер:06B0002
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:WASHER
Каталожный номер:06B0001
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:CLAMP
Каталожный номер:76A0699
Комплект:1
Примечание:
