Проводка кабины 46c6702(d)

← Проводка кабины 46c6702(с) Проводка кабины 46c6702(е) →

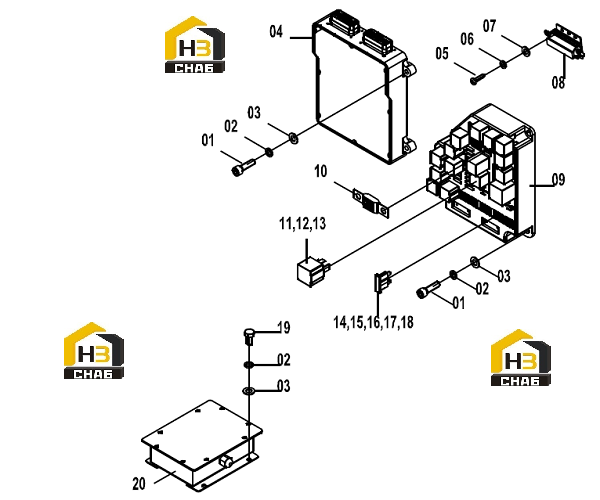

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:01

Наименование:SCREW

Каталожный номер:04B0049

Комплект:8

Примечание:

№ на схеме:02

Наименование:WASHER

Каталожный номер:06B0006

Комплект:29

Примечание:

№ на схеме:03

Наименование:WASHER

Каталожный номер:06B0005

Комплект:29

Примечание:

№ на схеме:04

Наименование:CONTROLLER

Каталожный номер:37B1337

Комплект:1

Примечание:

№ на схеме:05

Наименование:SCREW

Каталожный номер:04B0099

Комплект:13

Примечание:

№ на схеме:06

Наименование:WASHER

Каталожный номер:06B0022

Комплект:11

Примечание:

№ на схеме:07

Наименование:WASHER

Каталожный номер:06B0097

Комплект:11

Примечание:

№ на схеме:08

Наименование:RESISTOR

Каталожный номер:38B0055

Комплект:1

Примечание:

№ на схеме:09

Наименование:CONTROL UNIT

Каталожный номер:46C3370

Комплект:1

Примечание:

№ на схеме:10

Наименование:FUSE

Каталожный номер:37B0727

Комплект:1

Примечание:

№ на схеме:11

Наименование:CONTROL RELAY

Каталожный номер:31B0059

Комплект:9

Примечание:

№ на схеме:12

Наименование:RELAY

Каталожный номер:31B0094

Комплект:2

Примечание:

№ на схеме:13

Наименование:TIME RELAY

Каталожный номер:31B0015

Комплект:1

Примечание:

№ на схеме:14

Наименование:PLATE FUSE

Каталожный номер:37B0359

Комплект:3

Примечание:

№ на схеме:15

Наименование:PLATE FUSE

Каталожный номер:37B0360

Комплект:6

Примечание:

№ на схеме:16

Наименование:PLATE FUSE

Каталожный номер:37B0361

Комплект:14

Примечание:

№ на схеме:17

Наименование:PLATE FUSE

Каталожный номер:37B0362

Комплект:2

Примечание:

№ на схеме:18

Наименование:PLATE FUSE

Каталожный номер:37B0363

Комплект:2

Примечание:

№ на схеме:19

Наименование:SCREW

Каталожный номер:04B0005

Комплект:8

Примечание:

№ на схеме:20

Наименование:ACTUATOR CONTROLLER

Каталожный номер:37B0721

Комплект:1

Примечание:
