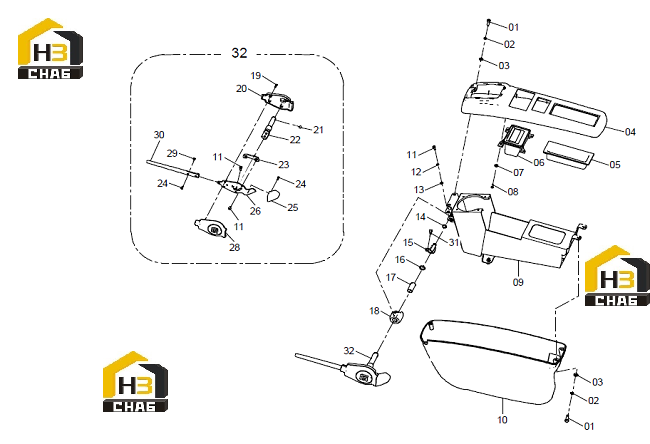

Подлокотник левый 34c1388 002

← Подлокотник правый 34c1389 001 Комплектующие сиденья 47c1048 001 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:01

Наименование:SCREW

Каталожный номер:04B0047

Комплект:8

Примечание:

№ на схеме:02

Наименование:WASHER

Каталожный номер:06B0003

Комплект:8

Примечание:

№ на схеме:03

Наименование:WASHER

Каталожный номер:06B0024

Комплект:8

Примечание:

№ на схеме:04

Наименование:UPPER COVER

Каталожный номер:86A0711

Комплект:1

Примечание:

№ на схеме:05

Наименование:STORAGE BOX

Каталожный номер:86A0721

Комплект:1

Примечание:

№ на схеме:06

Наименование:ASHTRAY

Каталожный номер:86A0720

Комплект:1

Примечание:

№ на схеме:07

Наименование:WASHER

Каталожный номер:06B0070

Комплект:4

Примечание:

№ на схеме:08

Наименование:SCREW

Каталожный номер:04B0159

Комплект:4

Примечание:

№ на схеме:09

Наименование:BRACKET

Каталожный номер:23D1425

Комплект:1

Примечание:

№ на схеме:10

Наименование:LOWER COVER

Каталожный номер:86A0712

Комплект:1

Примечание:

№ на схеме:11

Наименование:SCREW

Каталожный номер:04B0965

Комплект:8

Примечание:

№ на схеме:12

Наименование:WASHER

Каталожный номер:06B0571

Комплект:4

Примечание:

№ на схеме:13

Наименование:WASHER

Каталожный номер:06B0066

Комплект:4

Примечание:

№ на схеме:14

Наименование:SNAP RING

Каталожный номер:07B0576

Комплект:1

Примечание:

№ на схеме:15

Наименование:BLOCK

Каталожный номер:00D5565

Комплект:1

Примечание:

№ на схеме:16

Наименование:WASHER

Каталожный номер:06B0752

Комплект:1

Примечание:

№ на схеме:17

Наименование:BEARING

Каталожный номер:35C1047

Комплект:1

Примечание:

№ на схеме:18

Наименование:SEAT

Каталожный номер:63A0381

Комплект:1

Примечание:

№ на схеме:19

Наименование:SCREW

Каталожный номер:04B0968

Комплект:4

Примечание:

№ на схеме:20

Наименование:SIDE COVER-RH

Каталожный номер:86A1948

Комплект:1

Примечание:

№ на схеме:21

Наименование:FLAT KEY

Каталожный номер:09B0132

Комплект:1

Примечание:

№ на схеме:22

Наименование:SHAFT

Каталожный номер:63A0744

Комплект:1

Примечание:

№ на схеме:23

Наименование:BRACKET

Каталожный номер:02D5799

Комплект:1

Примечание:

№ на схеме:24

Наименование:SCREW

Каталожный номер:04B0967

Комплект:3

Примечание:

№ на схеме:25

Наименование:HANDLE

Каталожный номер:86A1946

Комплект:1

Примечание:

№ на схеме:26

Наименование:PLATE

Каталожный номер:19A5600

Комплект:1

Примечание:

№ на схеме:28

Наименование:SIDE COVER-LH

Каталожный номер:86A1947

Комплект:1

Примечание:

№ на схеме:29

Наименование:NUT

Каталожный номер:03B0243

Комплект:2

Примечание:

№ на схеме:30

Наименование:ROD

Каталожный номер:86A1951

Комплект:1

Примечание:

№ на схеме:31

Наименование:SCREW

Каталожный номер:04B0966

Комплект:1

Примечание:

№ на схеме:32

Наименование:PILOT SHUTOFF LEVER

Каталожный номер:34C2672

Комплект:1

Примечание:
