Линия управления быстрым соединителем 12e0318(b)

Линия управления быстрым соединителем 12e0318(b)

← Линия управления быстрым соединителем 12e0318(a) Линия управления быстрым соединителем 12e0266 000 →

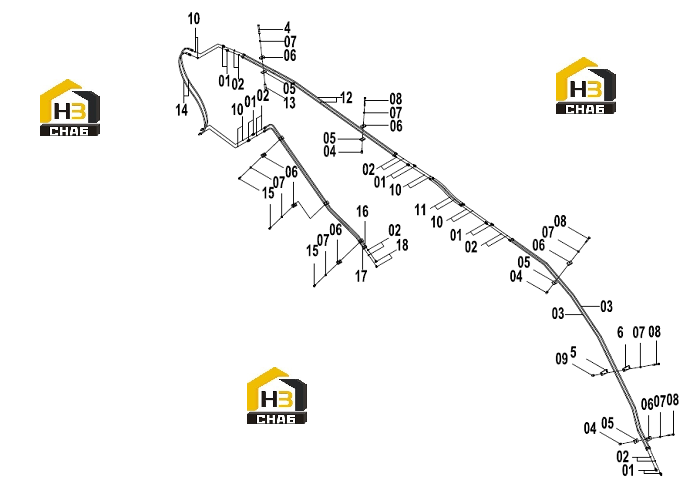

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:01
Наименование:CONNECTOR
Каталожный номер:00A3491
Комплект:15
Примечание:
0 ₽
шт
№ на схеме:02
Наименование:O-RING
Каталожный номер:12B0428
Комплект:18
Примечание:
0 ₽
шт
№ на схеме:03
Наименование:TUBE AS
Каталожный номер:10D9872
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:04
Наименование:BUSH
Каталожный номер:55A2689
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:05
Наименование:PLATE
Каталожный номер:13A1104
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:06
Наименование:PLATE
Каталожный номер:15A1135
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:07
Наименование:WASHER
Каталожный номер:06B0008
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:08
Наименование:BOLT
Каталожный номер:01B0482
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:O-RING
Каталожный номер:12B1405
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:HOSE AS
Каталожный номер:05C5394
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:TUBE AS
Каталожный номер:10D9873
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:SOCKET
Каталожный номер:55A5677
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:HOSE AS
Каталожный номер:05C2678
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:BOLT
Каталожный номер:00B0427
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:PIPE
Каталожный номер:10D1318
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:PIPE
Каталожный номер:10D1315
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:PLUG
Каталожный номер:05A0075
Комплект:2
Примечание:
