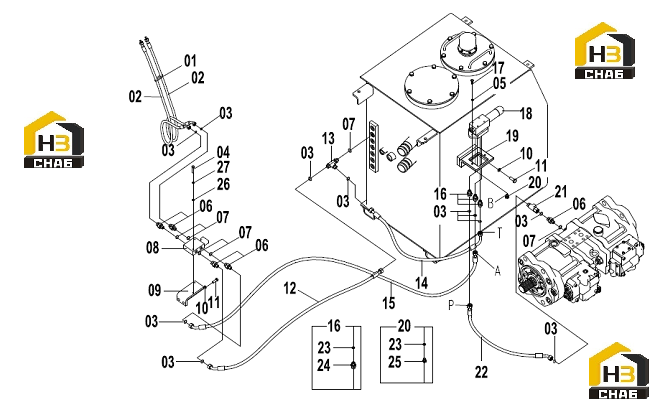

Линия управления быстрым соединителем 12e0266(a)

← Линия управления быстрым соединителем 12e0266 000 Линия управления быстрым соединителем 12e0266(b) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:01

Наименование:NYLON STRAP

Каталожный номер:37B0004

Комплект:5

Примечание:

№ на схеме:02

Наименование:HOSE AS

Каталожный номер:05C2635

Комплект:2

Примечание:

№ на схеме:03

Наименование:O-RING

Каталожный номер:12B1405

Комплект:33

Примечание:

№ на схеме:04

Наименование:BOLT

Каталожный номер:00B0070

Комплект:2

Примечание:

№ на схеме:05

Наименование:WASHER

Каталожный номер:06B0003

Комплект:2

Примечание:

№ на схеме:06

Наименование:CONNECTOR

Каталожный номер:00A3491

Комплект:15

Примечание:

№ на схеме:07

Наименование:O-RING

Каталожный номер:12B0428

Комплект:18

Примечание:

№ на схеме:08

Наименование:SOLENOID VALVE

Каталожный номер:12C0370

Комплект:1

Примечание:

№ на схеме:09

Наименование:PLATE

Каталожный номер:23A9776

Комплект:1

Примечание:

№ на схеме:10

Наименование:WASHER

Каталожный номер:06B0002

Комплект:3

Примечание:

№ на схеме:11

Наименование:BOLT

Каталожный номер:00B0012

Комплект:4

Примечание:

№ на схеме:12

Наименование:HOSE AS

Каталожный номер:05C2636

Комплект:1

Примечание:

№ на схеме:13

Наименование:TEE

Каталожный номер:32C0408

Комплект:1

Примечание:

№ на схеме:14

Наименование:HOSE AS

Каталожный номер:05C2638

Комплект:1

Примечание:

№ на схеме:15

Наименование:HOSE AS

Каталожный номер:05C2637

Комплект:1

Примечание:

№ на схеме:16

Наименование:CONNECTOR

Каталожный номер:30C1234

Комплект:3

Примечание:

№ на схеме:17

Наименование:BOLT

Каталожный номер:00B0010

Комплект:2

Примечание:

№ на схеме:18

Наименование:PRESSURE REDUCING VALVE

Каталожный номер:12C0646

Комплект:1

Примечание:

№ на схеме:19

Наименование:PLATE

Каталожный номер:23A6109

Комплект:1

Примечание:

№ на схеме:20

Наименование:PLUG AS

Каталожный номер:30C1240

Комплект:1

Примечание:

№ на схеме:21

Наименование:TEE CONNECTOR

Каталожный номер:32C0411

Комплект:1

Примечание:

№ на схеме:22

Наименование:HOSE AS

Каталожный номер:05C2837

Комплект:1

Примечание:

№ на схеме:23

Наименование:SEAL RING

Каталожный номер:12B1473

Комплект:1

Примечание:

№ на схеме:24

Наименование:CONNECTOR

Каталожный номер:00A4139

Комплект:3

Примечание:

№ на схеме:25

Наименование:PLUG

Каталожный номер:05A0717

Комплект:1

Примечание:

№ на схеме:26

Наименование:WASHER

Каталожный номер:06B0006

Комплект:2

Примечание:

№ на схеме:27

Наименование:WASHER

Каталожный номер:06B0005

Комплект:2

Примечание:

№ на схеме:27

Наименование:WASHER

Каталожный номер:06B0005

Комплект:2

Примечание:
