Линия пилотная вспомогательного устройства 12e0265 001

Линия пилотная вспомогательного устройства 12e0265 001

← Трубопровод платформы вспомогательного устройства 15e0491 007 Линия пилотная вспомогательного устройства 12e0272 000 →

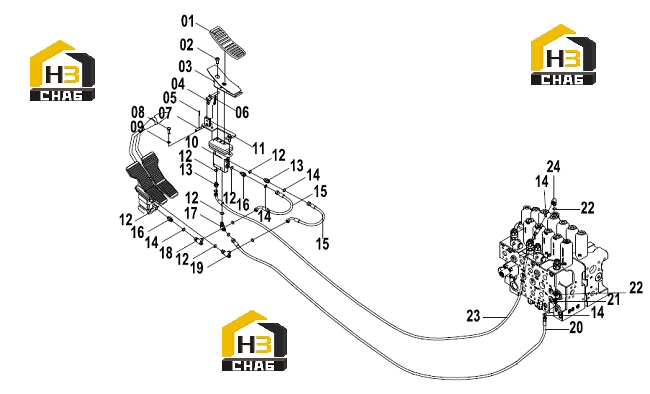

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:01
Наименование:RUBBER PEDAL
Каталожный номер:84A0365
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:02
Наименование:SCREW
Каталожный номер:04B0412
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:03
Наименование:PEDAL
Каталожный номер:00D1032
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:04
Наименование:ROD
Каталожный номер:16D0156
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:05
Наименование:PIN
Каталожный номер:08B0004
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:06
Наименование:SPRING
Каталожный номер:10B0072
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:07
Наименование:PIN
Каталожный номер:08B0116
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:08
Наименование:BOLT
Каталожный номер:00B0019
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:09
Наименование:WASHER
Каталожный номер:06B0002
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:FOOT PILOT VALVE
Каталожный номер:12C0256
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:BRACKET
Каталожный номер:00D1031
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:O-RING
Каталожный номер:12B0428
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:CONNECTOR
Каталожный номер:00A3491
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:O-RING
Каталожный номер:12B1406
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:HOSE AS
Каталожный номер:05C3141
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:FITTING
Каталожный номер:30C0803
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:CONNECTOR
Каталожный номер:31C0558
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:TEE
Каталожный номер:32C0503
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:TEE
Каталожный номер:32C0408
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:HOSE AS
Каталожный номер:05C3110
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:CONNECTOR
Каталожный номер:00A3498
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:O-RING
Каталожный номер:12B0429
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:HOSE AS
Каталожный номер:05C2488
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:CONNECTOR
Каталожный номер:31C0559
Комплект:1
Примечание:
