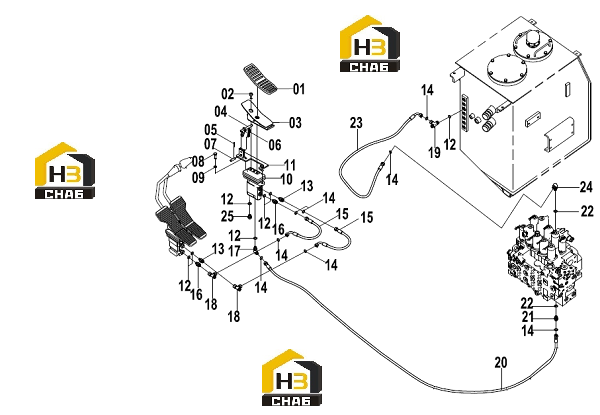

Линия пилотная вспомогательного устройства 12e0161 001

← Линия пилотная вспомогательного устройства 12e0272 000 Линия пилотная вспомогательного устройства 12e0116 002 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:RUBBER PEDAL

Каталожный номер:84A0365

Комплект:1

Примечание:

№ на схеме:2

Наименование:SCREW

Каталожный номер:04B0412

Комплект:2

Примечание:

№ на схеме:3

Наименование:PEDAL

Каталожный номер:00D1032

Комплект:1

Примечание:

№ на схеме:4

Наименование:ROD

Каталожный номер:16D0156

Комплект:1

Примечание:

№ на схеме:5

Наименование:PIN

Каталожный номер:08B0004

Комплект:1

Примечание:

№ на схеме:6

Наименование:SPRING

Каталожный номер:10B0072

Комплект:1

Примечание:

№ на схеме:7

Наименование:PIN

Каталожный номер:08B0116

Комплект:1

Примечание:

№ на схеме:8

Наименование:BOLT

Каталожный номер:00B0019

Комплект:4

Примечание:

№ на схеме:9

Наименование:WASHER

Каталожный номер:06B0002

Комплект:4

Примечание:

№ на схеме:10

Наименование:FOOT PILOT VALVE

Каталожный номер:12C0256

Комплект:1

Примечание:

№ на схеме:11

Наименование:SUPPORT

Каталожный номер:00D1031

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-RING

Каталожный номер:12B0428

Комплект:5

Примечание:

№ на схеме:13

Наименование:CONNECTOR

Каталожный номер:00A3491

Комплект:2

Примечание:

№ на схеме:14

Наименование:O-RING

Каталожный номер:12B1406

Комплект:8

Примечание:

№ на схеме:15

Наименование:HOSE AS

Каталожный номер:05C3141

Комплект:1

Примечание:

№ на схеме:16

Наименование:FITTING

Каталожный номер:30C0803

Комплект:2

Примечание:

№ на схеме:17

Наименование:CONNECTOR

Каталожный номер:31C0558

Комплект:1

Примечание:

№ на схеме:18

Наименование:TEE

Каталожный номер:32C0503

Комплект:2

Примечание:

№ на схеме:19

Наименование:TEE CONNECTOR

Каталожный номер:32C0408

Комплект:1

Примечание:

№ на схеме:20

Наименование:HOSE AS

Каталожный номер:05C3110

Комплект:1

Примечание:

№ на схеме:21

Наименование:CONNECTOR

Каталожный номер:00A3498

Комплект:1

Примечание:

№ на схеме:22

Наименование:O-RING

Каталожный номер:12B0429

Комплект:2

Примечание:

№ на схеме:23

Наименование:HOSE AS

Каталожный номер:05C2697

Комплект:1

Примечание:

№ на схеме:24

Наименование:CONNECTOR

Каталожный номер:31C0559

Комплект:1

Примечание:

№ на схеме:25

Наименование:PLUG

Каталожный номер:05A0075

Комплект:-

Примечание:
