Конденсатор 46c3629 002

← Кронштейн компрессора в сборе 46c3351 002 Система рабочих устройств 32e1487 000 →

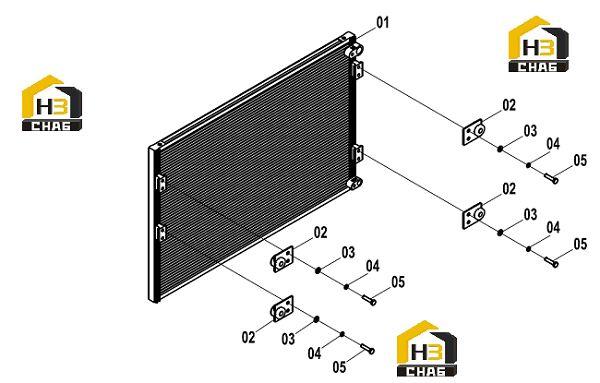

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:01

Наименование:CONDENSER

Каталожный номер:46C2910

Комплект:1

Примечание:

№ на схеме:02

Наименование:CUSHION

Каталожный номер:34C1534

Комплект:4

Примечание:

№ на схеме:03

Наименование:WASHER

Каталожный номер:06B0024

Комплект:8

Примечание:

№ на схеме:04

Наименование:WASHER

Каталожный номер:06B0003

Комплект:8

Примечание:

№ на схеме:05

Наименование:BOLT

Каталожный номер:00B0022

Комплект:8

Примечание:
