Комплектующие стрелы 32e1238(b)

Комплектующие стрелы 32e1238(b)

← Комплектующие стрелы 32e1238(a) Коромысло левое, правое 32e1238(с) →

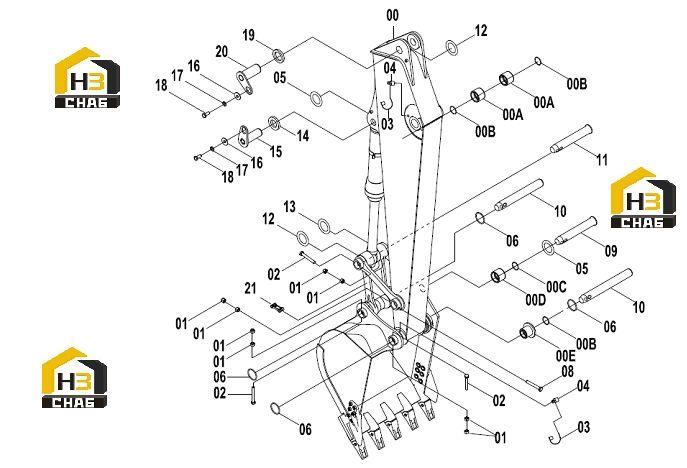

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:00E
Наименование:T-SLEEVE
Каталожный номер:55A2037
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:00D
Наименование:BUSHING
Каталожный номер:55A1238
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:00C
Наименование:SEAL RING
Каталожный номер:13B0138
Комплект:2
Примечание:60X75X7
0 ₽
шт
№ на схеме:00B
Наименование:DUST RING
Каталожный номер:13B0260
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:00A
Наименование:BUSHING
Каталожный номер:55A0642
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:00
Наименование:1.6
Каталожный номер:43C2398
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:01
Наименование:NUT
Каталожный номер:03B0655
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:02
Наименование:BOLT
Каталожный номер:01B0486
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:03
Наименование:BOOT
Каталожный номер:86A0258
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:04
Наименование:GREASE FITTING
Каталожный номер:10B0014
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:05
Наименование:SHIM
Каталожный номер:28C0058
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:06
Наименование:O-RING
Каталожный номер:12B0230
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:08
Наименование:BOLT
Каталожный номер:01B0496
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:09
Наименование:PIN
Каталожный номер:60A1186
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:PIN
Каталожный номер:11D1085
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:PIN
Каталожный номер:60A1269
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:SHIM
Каталожный номер:28C0042
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:SHIM
Каталожный номер:28C0024
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:PLATE
Каталожный номер:14A3226
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:PIN
Каталожный номер:11D0373
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:WASHER
Каталожный номер:06B0087
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:BOLT
Каталожный номер:00B0323
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:WASHER
Каталожный номер:06B0012
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:PLATE
Каталожный номер:15A0695
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:PIN
Каталожный номер:11D0635
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:LINK AS-BRG&
Каталожный номер:24C0427
Комплект:1
Примечание:
