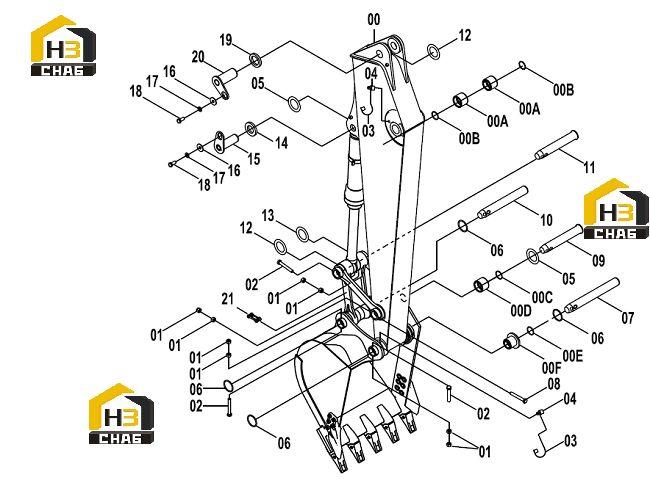

Комплектующие стрелы 32e0971(b)

← Комплектующие стрелы 32e0971(a) Коромысло левое, правое 32e0971(с) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:00F

Наименование:T-SLEEVE

Каталожный номер:55A0646

Комплект:2

Примечание:

№ на схеме:00E

Наименование:DUST RING

Каталожный номер:13B0259

Комплект:2

Примечание:

№ на схеме:00D

Наименование:BUSHING

Каталожный номер:55A0643

Комплект:2

Примечание:

№ на схеме:00C

Наименование:DUST RING

Каталожный номер:13B0258

Комплект:2

Примечание:

№ на схеме:00B

Наименование:DUST RING

Каталожный номер:13B0260

Комплект:2

Примечание:

№ на схеме:00A

Наименование:BUSHING

Каталожный номер:55A0642

Комплект:2

Примечание:

№ на схеме:0

Наименование:ARM ASS`Y

Каталожный номер:43C0257

Комплект:1

Примечание:

№ на схеме:1

Наименование:NUT

Каталожный номер:03B0656

Комплект:9

Примечание:

№ на схеме:2

Наименование:BOLT

Каталожный номер:01B0497

Комплект:2

Примечание:

№ на схеме:3

Наименование:BOOT

Каталожный номер:86A0258

Комплект:8

Примечание:

№ на схеме:4

Наименование:GREASE FITTING

Каталожный номер:10B0014

Комплект:8

Примечание:

№ на схеме:5

Наименование:SHIM

Каталожный номер:28C0057

Комплект:2

Примечание:

№ на схеме:6

Наименование:O-RING

Каталожный номер:12B0513

Комплект:4

Примечание:

№ на схеме:7

Наименование:PIN

Каталожный номер:60A0384

Комплект:1

Примечание:

№ на схеме:8

Наименование:BOLT

Каталожный номер:01B0496

Комплект:4

Примечание:

№ на схеме:9

Наименование:PIN

Каталожный номер:60A0510

Комплект:1

Примечание:

№ на схеме:10

Наименование:PIN

Каталожный номер:11D1091

Комплект:1

Примечание:

№ на схеме:11

Наименование:PIN

Каталожный номер:60A0398

Комплект:1

Примечание:

№ на схеме:12

Наименование:SHIM

Каталожный номер:28C0042

Комплект:3

Примечание:

№ на схеме:13

Наименование:SHIM

Каталожный номер:28C0024

Комплект:3

Примечание:

№ на схеме:14

Наименование:PLATE

Каталожный номер:15A0697

Комплект:1

Примечание:

№ на схеме:15

Наименование:PIN

Каталожный номер:11D0637

Комплект:1

Примечание:

№ на схеме:16

Наименование:PLATE

Каталожный номер:12A0487

Комплект:7

Примечание:

№ на схеме:17

Наименование:WASHER

Каталожный номер:06B0016

Комплект:7

Примечание:

№ на схеме:18

Наименование:BOLT

Каталожный номер:00B0231

Комплект:7

Примечание:

№ на схеме:19

Наименование:PLATE

Каталожный номер:15A0695

Комплект:4

Примечание:

№ на схеме:20

Наименование:PIN

Каталожный номер:11D0635

Комплект:2

Примечание:

№ на схеме:21

Наименование:LINK

Каталожный номер:43C0270

Комплект:1

Примечание:
