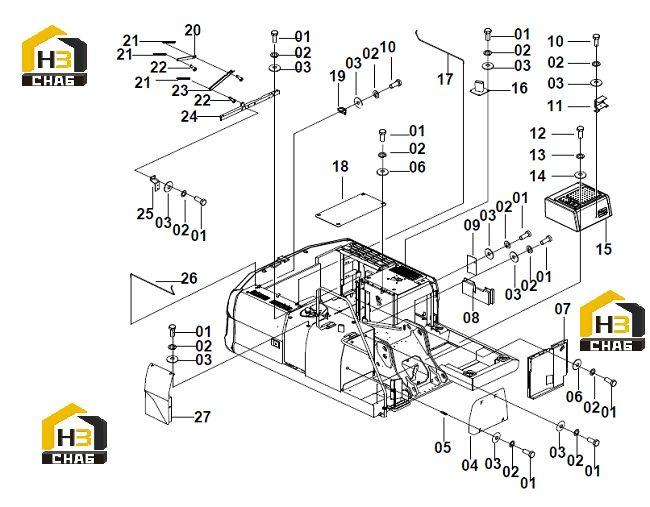

Капот 44e0479(a)

← Опора противовеса 44e0349(i) Капот 44e0479(b) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:01

Наименование:BOLT

Каталожный номер:00B0012

Комплект:31

Примечание:

№ на схеме:02

Наименование:WASHER

Каталожный номер:06B0002

Комплект:29

Примечание:

№ на схеме:03

Наименование:WASHER

Каталожный номер:06B0030

Комплект:35

Примечание:

№ на схеме:04

Наименование:COVER

Каталожный номер:27A0880

Комплект:1

Примечание:

№ на схеме:05

Наименование:SLEEVE

Каталожный номер:26A2169

Комплект:2

Примечание:

№ на схеме:06

Наименование:GASKET

Каталожный номер:56A1078

Комплект:6

Примечание:

№ на схеме:07

Наименование:BAFFLE

Каталожный номер:48C0876

Комплект:1

Примечание:

№ на схеме:08

Наименование:BAFFLE

Каталожный номер:48C1730

Комплект:1

Примечание:

№ на схеме:09

Наименование:PLATE

Каталожный номер:19A3280

Комплект:1

Примечание:

№ на схеме:10

Наименование:BOLT

Каталожный номер:00B0005

Комплект:4

Примечание:

№ на схеме:11

Наименование:HOLDER

Каталожный номер:02D1702

Комплект:1

Примечание:

№ на схеме:12

Наименование:BOLT

Каталожный номер:00B0035

Комплект:4

Примечание:

№ на схеме:13

Наименование:WASHER

Каталожный номер:06B0008

Комплект:4

Примечание:

№ на схеме:14

Наименование:WASHER

Каталожный номер:06B0059

Комплект:4

Примечание:

№ на схеме:15

Наименование:TOOL KIT

Каталожный номер:27C0312

Комплект:1

Примечание:

№ на схеме:16

Наименование:INTAKE PIPE

Каталожный номер:10D2815

Комплект:1

Примечание:

№ на схеме:17

Наименование:TORSION SPRING

Каталожный номер:75A0551

Комплект:1

Примечание:

№ на схеме:18

Наименование:COVER

Каталожный номер:48C0852

Комплект:1

Примечание:

№ на схеме:19

Наименование:PLATE

Каталожный номер:00D4384

Комплект:2

Примечание:

№ на схеме:20

Наименование:HOLDER

Каталожный номер:16D0684

Комплект:1

Примечание:

№ на схеме:21

Наименование:PIN

Каталожный номер:08B0052

Комплект:3

Примечание:

№ на схеме:22

Наименование:PIN

Каталожный номер:08B0047

Комплект:3

Примечание:

№ на схеме:23

Наименование:BEAM

Каталожный номер:32D1103

Комплект:1

Примечание:

№ на схеме:24

Наименование:STRUT

Каталожный номер:21A1314

Комплект:1

Примечание:

№ на схеме:25

Наименование:PLATE

Каталожный номер:21A5003

Комплект:1

Примечание:

№ на схеме:26

Наименование:TORSION SPRING

Каталожный номер:75A0550

Комплект:1

Примечание:

№ на схеме:27

Наименование:PLATE-RH

Каталожный номер:48C0856

Комплект:1

Примечание:
