Инструменты 27c0312 001

Инструменты 27c0312 001

← Противовес 27c0555 000 Крышка двигателя 48c0848 004 →

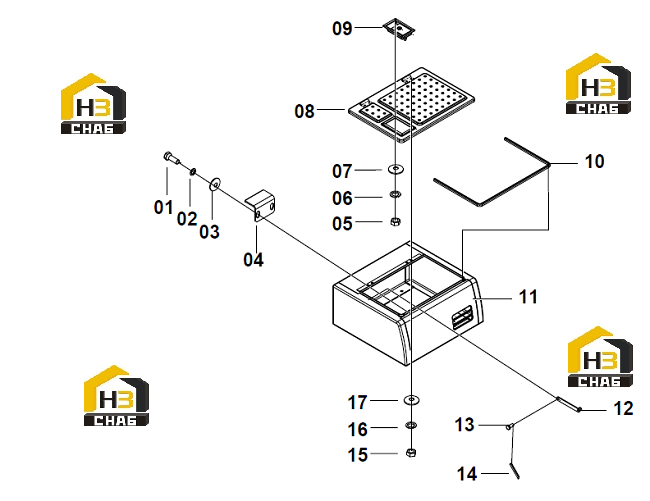

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:01
Наименование:BOLT
Каталожный номер:00B0085
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:02
Наименование:WASHER
Каталожный номер:06B0006
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:03
Наименование:WASHER
Каталожный номер:06B0086
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:04
Наименование:PLATE
Каталожный номер:21A4446
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:05
Наименование:NUT
Каталожный номер:03B0036
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:06
Наименование:WASHER
Каталожный номер:06B0003
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:07
Наименование:WASHER
Каталожный номер:06B0024
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:08
Наименование:TANK COVER
Каталожный номер:36D0511
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:09
Наименование:DOOR LOCK
Каталожный номер:34C1272
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:RUBBER
Каталожный номер:84A1116
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:HOUSING
Каталожный номер:04D0787
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:HOLDER
Каталожный номер:16D0588
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:PIN
Каталожный номер:08B0113
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:COTTER PIN
Каталожный номер:08B0008
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:NUT
Каталожный номер:03B0053
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:WASHER
Каталожный номер:06B0002
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:WASHER
Каталожный номер:06B0001
Комплект:4
Примечание:
