Фильтр воздушный с комплектующими 00e0537(е)

← Установка муфты 00e0537(d) Глушитель с комплектующими 00e0537(f) →

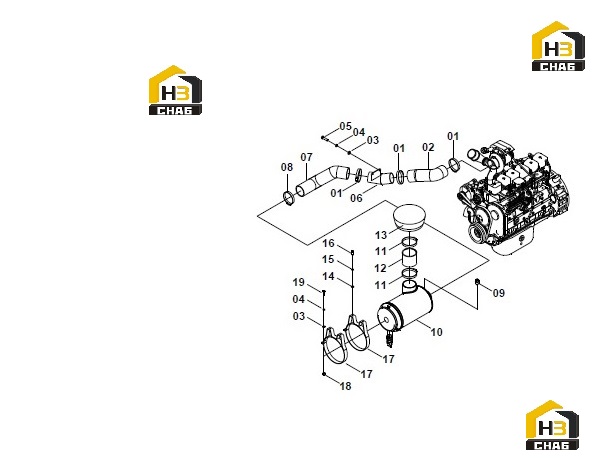

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:01

Наименование:T-CLAMP

Каталожный номер:09C0031

Комплект:3

Примечание:

№ на схеме:02

Наименование:INTAKE HOSE

Каталожный номер:30A0753

Комплект:1

Примечание:

№ на схеме:03

Наименование:WASHER

Каталожный номер:06B0001

Комплект:34

Примечание:

№ на схеме:04

Наименование:WASHER

Каталожный номер:06B0002

Комплект:22

Примечание:

№ на схеме:05

Наименование:BOLT

Каталожный номер:00B0005

Комплект:6

Примечание:

№ на схеме:06

Наименование:PIPE

Каталожный номер:10D1122

Комплект:1

Примечание:

№ на схеме:07

Наименование:INTAKE HOSE

Каталожный номер:30A0752

Комплект:1

Примечание:

№ на схеме:08

Наименование:CLAMP

Каталожный номер:09C0473

Комплект:1

Примечание:

№ на схеме:09

Наименование:ELECTRICAL INDICATOR

Каталожный номер:40C1000

Комплект:1

Примечание:

№ на схеме:10

Наименование:AIR FILTER

Каталожный номер:40C0999

Комплект:1

Примечание:

№ на схеме:11

Наименование:T-CLAMP

Каталожный номер:09C0133

Комплект:2

Примечание:

№ на схеме:12

Наименование:HOSE

Каталожный номер:30A0462

Комплект:1

Примечание:

№ на схеме:13

Наименование:AIR PRE-FILTER

Каталожный номер:40C1380

Комплект:1

Примечание:

№ на схеме:14

Наименование:WASHER

Каталожный номер:06B0007

Комплект:28

Примечание:

№ на схеме:15

Наименование:WASHER

Каталожный номер:06B0008

Комплект:31

Примечание:

№ на схеме:16

Наименование:BOLT

Каталожный номер:00B0035

Комплект:4

Примечание:

№ на схеме:17

Наименование:BRACKET

Каталожный номер:00D2868

Комплект:2

Примечание:

№ на схеме:18

Наименование:NUT

Каталожный номер:03B0053

Комплект:2

Примечание:

№ на схеме:19

Наименование:BOLT

Каталожный номер:00B0029

Комплект:3

Примечание:
