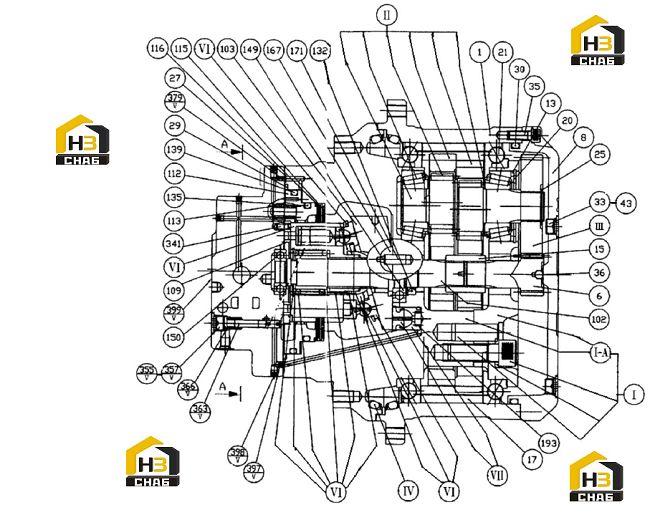

Двигатель шагающий и редуктор 11c0264 003 (часть 1)

← Система шагающая гидравлическая 13e0061(b) Двигатель шагающий и редуктор 11c0264 003 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HUB

Каталожный номер:70A0241

Комплект:1

Примечание:

№ на схеме:2

Наименование:CONTROL VALVE GP

Каталожный номер:12C1165

Комплект:2

Примечание:

№ на схеме:3

Наименование:MOTOR GROUP

Каталожный номер:11C0535

Комплект:2

Примечание:

№ на схеме:4

Наименование:RELIEF VALVE

Каталожный номер:12C1167

Комплект:4

Примечание:

№ на схеме:6

Наименование:INPUT GEAR

Каталожный номер:40A0058

Комплект:1

Примечание:

№ на схеме:13

Наименование:BLOCK

Каталожный номер:56A0561

Комплект:3

Примечание:

№ на схеме:15

Наименование:COUPLING

Каталожный номер:34C0879

Комплект:1

Примечание:

№ на схеме:17

Наименование:PIN

Каталожный номер:60A1126

Комплект:24

Примечание:

№ на схеме:20

Наименование:SNAP RING

Каталожный номер:07B0268

Комплект:3

Примечание:

№ на схеме:21

Наименование:BALL BEARING

Каталожный номер:21B0088

Комплект:2

Примечание:

№ на схеме:25

Наименование:SNAP RING

Каталожный номер:07B0269

Комплект:3

Примечание:

№ на схеме:27

Наименование:O-RING

Каталожный номер:12B0922

Комплект:2

Примечание:

№ на схеме:29

Наименование:O-RING

Каталожный номер:12B0917

Комплект:1

Примечание:

№ на схеме:30

Наименование:O-RING

Каталожный номер:12B0999

Комплект:1

Примечание:

№ на схеме:33

Наименование:PLUG

Каталожный номер:05A0261

Комплект:3

Примечание:

№ на схеме:35

Наименование:HEX BOLT

Каталожный номер:02B0193

Комплект:12

Примечание:

№ на схеме:36

Наименование:STEEL BALL

Каталожный номер:20B0097

Комплект:1

Примечание:

№ на схеме:42

Наименование:DOWEL PIN

Каталожный номер:66A0133

Комплект:2

Примечание:

№ на схеме:43

Наименование:O-RING

Каталожный номер:12B0921

Комплект:3

Примечание:

№ на схеме:102

Наименование:SHAFT

Каталожный номер:62A0084

Комплект:1

Примечание:

№ на схеме:103

Наименование:SWASH PLATE

Каталожный номер:52A0363

Комплект:1

Примечание:

№ на схеме:109

Наименование:VALVE PLATE

Каталожный номер:52A0364

Комплект:1

Примечание:

№ на схеме:112

Наименование:PISTON

Каталожный номер:50A0224

Комплект:1

Примечание:

№ на схеме:113

Наименование:SPRING

Каталожный номер:75A0308

Комплект:12

Примечание:

№ на схеме:115

Наименование:FRICTION PLATE

Каталожный номер:57A0294

Комплект:2

Примечание:

№ на схеме:116

Наименование:PLATE

Каталожный номер:57A0295

Комплект:2

Примечание:

№ на схеме:132

Наименование:OIL SEAL

Каталожный номер:80A0358

Комплект:1

Примечание:

№ на схеме:135

Наименование:O-RING

Каталожный номер:12B0535

Комплект:1

Примечание:

№ на схеме:139

Наименование:O-RING

Каталожный номер:12B0536

Комплект:1

Примечание:

№ на схеме:149

Наименование:BALL BEARING

Каталожный номер:41C0157

Комплект:1

Примечание:

№ на схеме:150

Наименование:BALL BEARING

Каталожный номер:21B0089

Комплект:1

Примечание:

№ на схеме:167

Наименование:PIVOT

Каталожный номер:61A0705

Комплект:2

Примечание:

№ на схеме:171

Наименование:DOWEL PIN

Каталожный номер:66A0135

Комплект:2

Примечание:

№ на схеме:193

Наименование:SPRING

Каталожный номер:75A0309

Комплект:1

Примечание:

№ на схеме:341

Наименование:DOWEL PIN

Каталожный номер:66A0134

Комплект:1

Примечание:
