Бак гидравлический топливный 21c0341 001

← Трубопровод вращающийся 15e0494(j) Клапан обратный в сборе 12c2289 000 →

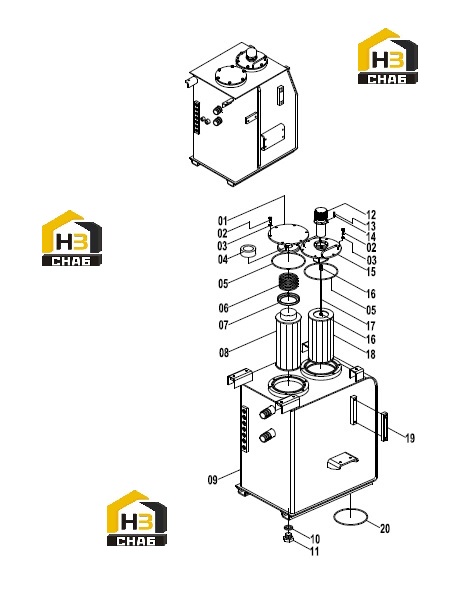

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:01

Наименование:COVER

Каталожный номер:36D0456

Комплект:1

Примечание:

№ на схеме:02

Наименование:BOLT

Каталожный номер:00B0012

Комплект:17

Примечание:

№ на схеме:03

Наименование:WASHER

Каталожный номер:06B0002

Комплект:12

Примечание:

№ на схеме:04

Наименование:MAGNET

Каталожный номер:88A0085

Комплект:1

Примечание:

№ на схеме:05

Наименование:O-RING

Каталожный номер:12B0480

Комплект:2

Примечание:

№ на схеме:06

Наименование:SPRING

Каталожный номер:10B0011

Комплект:1

Примечание:

№ на схеме:07

Наименование:COVER

Каталожный номер:02D1133

Комплект:1

Примечание:

№ на схеме:08

Наименование:FILTER ELEMENT

Каталожный номер:53C0055

Комплект:1

Примечание:

№ на схеме:09

Наименование:HYDRAULIC OIL TANK

Каталожный номер:04D0808

Комплект:1

Примечание:

№ на схеме:10

Наименование:O-RING

Каталожный номер:12B0811

Комплект:1

Примечание:

№ на схеме:11

Наименование:PLUG

Каталожный номер:05A0668

Комплект:1

Примечание:

№ на схеме:12

Наименование:AIR FILTER

Каталожный номер:88A0084

Комплект:1

Примечание:

№ на схеме:13

Наименование:BOLT

Каталожный номер:00B0036

Комплект:6

Примечание:

№ на схеме:14

Наименование:WASHER

Каталожный номер:06B0022

Комплект:6

Примечание:

№ на схеме:15

Наименование:COVER

Каталожный номер:36D0237

Комплект:1

Примечание:

№ на схеме:16

Наименование:NUT

Каталожный номер:03B0053

Комплект:3

Примечание:

№ на схеме:17

Наименование:SCREW ROD

Каталожный номер:64A0360

Комплект:1

Примечание:

№ на схеме:18

Наименование:FILTER ELEMENT

Каталожный номер:53C0002

Комплект:1

Примечание:

№ на схеме:19

Наименование:OIL DIPSTICK

Каталожный номер:44C0050

Комплект:1

Примечание:

№ на схеме:20

Наименование:O-RING

Каталожный номер:12B1366

Комплект:1

Примечание:
