Бак дизельный 00e0537(h)

Бак дизельный 00e0537(h)

← Трубопровод масляного фильтра 00e0537(g) Топливопровод 00e0537(i) →

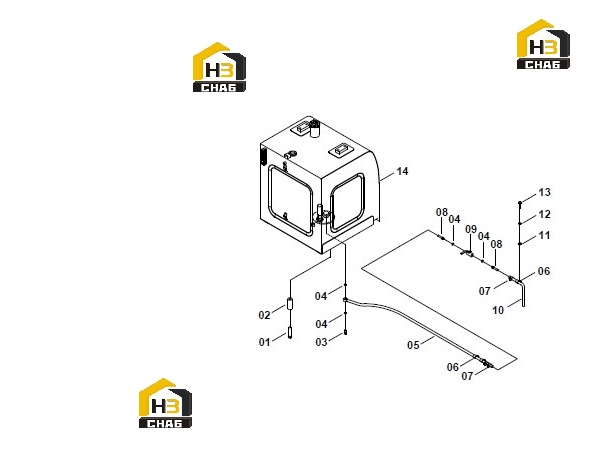

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:01
Наименование:BOLT
Каталожный номер:01B0484
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:02
Наименование:BUSHING
Каталожный номер:34A0316
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:03
Наименование:SCREW
Каталожный номер:88A0096
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:04
Наименование:WASHER
Каталожный номер:06B0117
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:05
Наименование:OIL PIPE
Каталожный номер:06C4366
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:06
Наименование:CLIP
Каталожный номер:20A1854
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:07
Наименование:CLAMP
Каталожный номер:09C0255
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:08
Наименование:JOINT
Каталожный номер:00A3434
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:09
Наименование:VALVE
Каталожный номер:12C1725
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:WATER DRAIN PIPE
Каталожный номер:30A1100
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:WATER DRAIN PIPE
Каталожный номер:30A0747
Комплект:1
Примечание:30A1100
0 ₽
шт
№ на схеме:11
Наименование:WASHER
Каталожный номер:06B0086
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:WASHER
Каталожный номер:06B0001
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:BOLT
Каталожный номер:00B0005
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:FUEL TANK
Каталожный номер:21C0431
Комплект:1
Примечание:
