Цилиндр стрелы 10c2443(a)

← Цилиндр стрелы правый 10c2443 000 Цилиндр стрелы 10c2443(b) →

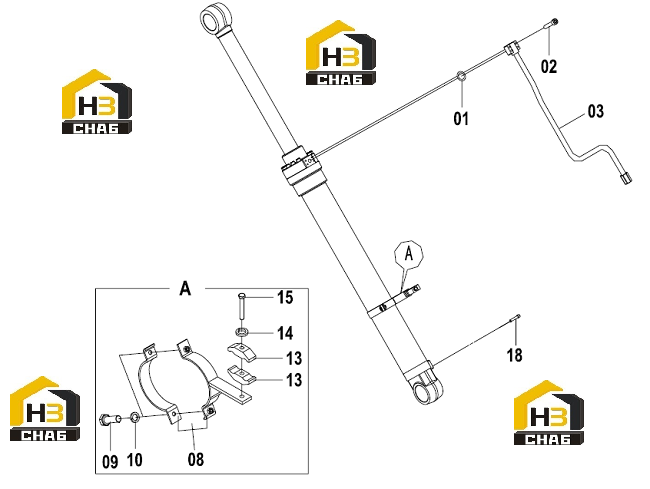

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:O-RING

Каталожный номер:12B1861

Комплект:1

Примечание:

№ на схеме:2

Наименование:SCREW

Каталожный номер:04B0760

Комплект:4

Примечание:

№ на схеме:3

Наименование:TUBE AS

Каталожный номер:10D6251

Комплект:1

Примечание:

№ на схеме:8

Наименование:CLAMP

Каталожный номер:09C0991

Комплект:1

Примечание:

№ на схеме:9

Наименование:BOLT

Каталожный номер:04B0864

Комплект:2

Примечание:

№ на схеме:10

Наименование:SPRING WASHER

Каталожный номер:06B0651

Комплект:3

Примечание:

№ на схеме:13

Наименование:CLAMP

Каталожный номер:72A1822

Комплект:1

Примечание:

№ на схеме:14

Наименование:SPRING WASHER

Каталожный номер:06B0650

Комплект:1

Примечание:

№ на схеме:15

Наименование:BOLT

Каталожный номер:01B0904

Комплект:1

Примечание:

№ на схеме:18

Наименование:HEX SCREW

Каталожный номер:04B0964

Комплект:4

Примечание:
