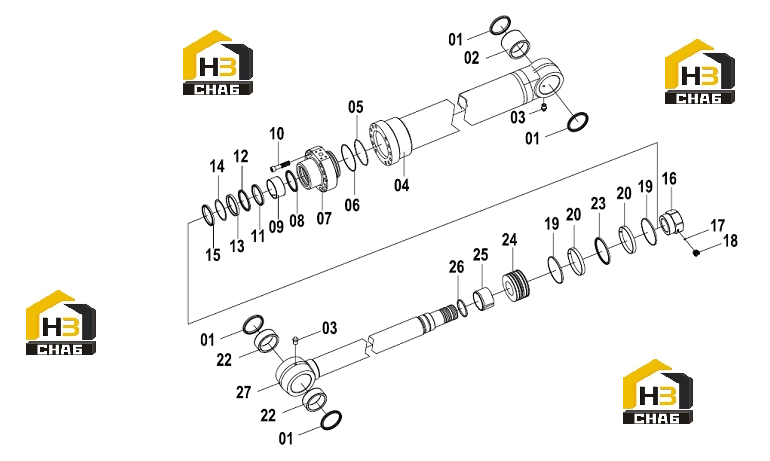

Цилиндр стрелы 10c2442(b)

← Цилиндр стрелы 10c2442(a) Цилиндр стрелы правый 10c2443 000 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:0

Наименование:SEAL KIT

Каталожный номер:88A1060

Комплект:1

Примечание:

№ на схеме:1

Наименование:DUST RING

Каталожный номер:12B0881

Комплект:4

Примечание:

№ на схеме:2

Наименование:BUSHING

Каталожный номер:55A4935

Комплект:1

Примечание:

№ на схеме:3

Наименование:GREASE FITTING

Каталожный номер:10B0291

Комплект:2

Примечание:

№ на схеме:4

Наименование:CYLINDER BODY

Каталожный номер:13D0699

Комплект:1

Примечание:

№ на схеме:5

Наименование:BACKUP RING

Каталожный номер:11B0273

Комплект:1

Примечание:

№ на схеме:6

Наименование:O-RING

Каталожный номер:12B1863

Комплект:1

Примечание:

№ на схеме:7

Наименование:COVER

Каталожный номер:53A1573

Комплект:1

Примечание:

№ на схеме:8

Наименование:BACKUP RING

Каталожный номер:76A0633

Комплект:1

Примечание:

№ на схеме:9

Наименование:SLIDE BEARING

Каталожный номер:55A1409

Комплект:1

Примечание:

№ на схеме:10

Наименование:SCREW

Каталожный номер:04B0761

Комплект:12

Примечание:

№ на схеме:11

Наименование:CUSHION COLLAR

Каталожный номер:55A4931

Комплект:1

Примечание:

№ на схеме:12

Наименование:BACKUP RING

Каталожный номер:11B0272

Комплект:1

Примечание:

№ на схеме:13

Наименование:SEAL RING

Каталожный номер:12B1862

Комплект:1

Примечание:

№ на схеме:14

Наименование:BACKUP RING

Каталожный номер:07B0523

Комплект:1

Примечание:

№ на схеме:15

Наименование:DUST RING

Каталожный номер:13B0943

Комплект:1

Примечание:

№ на схеме:16

Наименование:NUT

Каталожный номер:03B1557

Комплект:1

Примечание:

№ на схеме:17

Наименование:STEEL BALL

Каталожный номер:20B0234

Комплект:1

Примечание:

№ на схеме:18

Наименование:SCREW

Каталожный номер:04B0620

Комплект:1

Примечание:

№ на схеме:19

Наименование:WIPER RING

Каталожный номер:55A4933

Комплект:2

Примечание:

№ на схеме:20

Наименование:GUIDE RING

Каталожный номер:83A1220

Комплект:2

Примечание:

№ на схеме:22

Наименование:BUSHING

Каталожный номер:55A6188

Комплект:2

Примечание:

№ на схеме:23

Наименование:O-RING

Каталожный номер:12B1299

Комплект:1

Примечание:

№ на схеме:24

Наименование:PISTON

Каталожный номер:50A0577

Комплект:1

Примечание:

№ на схеме:25

Наименование:CUSHION COLLAR

Каталожный номер:55A4932

Комплект:1

Примечание:

№ на схеме:26

Наименование:CUSHION COLLAR

Каталожный номер:55A4930

Комплект:1

Примечание:

№ на схеме:27

Наименование:PISTON ROD

Каталожный номер:14D0241

Комплект:1

Примечание:
