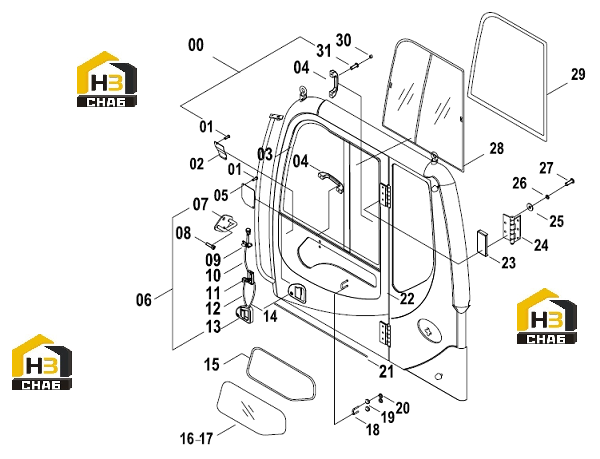

Стекла кабины 47c1498(b)

← Стекла кабины 47c1498(a) Компоненты двери 47c1498(c) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:00

Наименование:DOOR GP

Каталожный номер:47C0958

Комплект:1

Примечание:

№ на схеме:01

Наименование:SCREW

Каталожный номер:04B0106

Комплект:8

Примечание:

№ на схеме:02

Наименование:COVER

Каталожный номер:27A0467

Комплект:1

Примечание:

№ на схеме:03

Наименование:DOOR

Каталожный номер:23D0395

Комплект:1

Примечание:

№ на схеме:04

Наименование:HANDLE

Каталожный номер:85A0322

Комплект:2

Примечание:

№ на схеме:05

Наименование:COVER

Каталожный номер:10A2399

Комплект:1

Примечание:

№ на схеме:06

Наименование:DOOR LOCK

Каталожный номер:34C1278

Комплект:1

Примечание:

№ на схеме:07

Наименование:LOCK BUCKLE

Каталожный номер:38C0136

Комплект:1

Примечание:

№ на схеме:08

Наименование:SCREW

Каталожный номер:04B0076

Комплект:2

Примечание:

№ на схеме:09

Наименование:HANDLE

Каталожный номер:34C0656

Комплект:1

Примечание:

№ на схеме:10

Наименование:LINKAGE

Каталожный номер:38C0214

Комплект:1

Примечание:

№ на схеме:11

Наименование:LOCK

Каталожный номер:34C1279

Комплект:1

Примечание:

№ на схеме:12

Наименование:LINKAGE

Каталожный номер:38C0215

Комплект:1

Примечание:

№ на схеме:13

Наименование:HANDLE

Каталожный номер:34C1276

Комплект:1

Примечание:

№ на схеме:14

Наименование:LINKAGE

Каталожный номер:38C0216

Комплект:1

Примечание:

№ на схеме:15

Наименование:SEAL

Каталожный номер:35C0491

Комплект:1

Примечание:

№ на схеме:16

Наименование:GLASS

Каталожный номер:87A0150

Комплект:1

Примечание:

№ на схеме:17

Наименование:SEAL

Каталожный номер:42B0005

Комплект:1

Примечание:

№ на схеме:18

Наименование:U-BOLT

Каталожный номер:88A0599

Комплект:1

Примечание:

№ на схеме:19

Наименование:NUT

Каталожный номер:03B0021

Комплект:2

Примечание:

№ на схеме:20

Наименование:RU昍ER PLUG

Каталожный номер:83A0505

Комплект:2

Примечание:

№ на схеме:21

Наименование:SEAL

Каталожный номер:84A0967

Комплект:1

Примечание:

№ на схеме:22

Наименование:SEAL

Каталожный номер:84A0968

Комплект:1

Примечание:

№ на схеме:23

Наименование:COVER

Каталожный номер:86A0150

Комплект:2

Примечание:

№ на схеме:24

Наименование:HINGE

Каталожный номер:17D0113

Комплект:2

Примечание:

№ на схеме:25

Наименование:WASHER

Каталожный номер:06B0001

Комплект:10

Примечание:

№ на схеме:26

Наименование:WASHER

Каталожный номер:06B0002

Комплект:10

Примечание:

№ на схеме:27

Наименование:BOLT

Каталожный номер:00B0012

Комплект:10

Примечание:

№ на схеме:28

Наименование:WINDOW AS

Каталожный номер:47C0196

Комплект:1

Примечание:

№ на схеме:29

Наименование:RU昍ER STRIP

Каталожный номер:35C0613

Комплект:1

Примечание:

№ на схеме:30

Наименование:PLUG

Каталожный номер:86A0392

Комплект:4

Примечание:

№ на схеме:31

Наименование:SCREW

Каталожный номер:04B0075

Комплект:4

Примечание:
