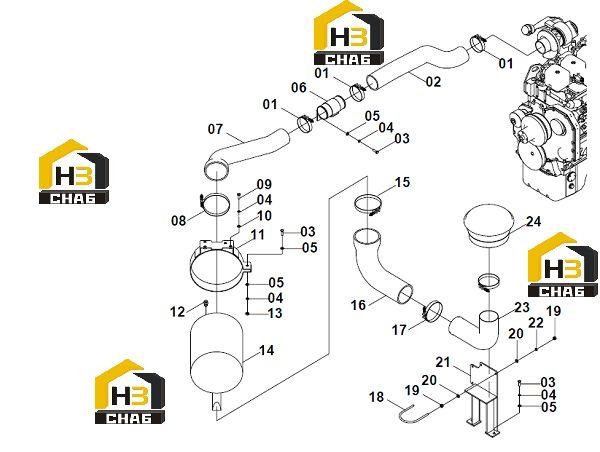

Система впуска и выпуска 40c2106(a)

← Система впуска и выпуска 40c2106 001 Система впуска и выпуска 40c2106(b) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:01

Наименование:T-CLAMP

Каталожный номер:09C0030

Комплект:3

Примечание:

№ на схеме:02

Наименование:INTAKE HOSE

Каталожный номер:32A0828

Комплект:1

Примечание:

№ на схеме:03

Наименование:BOLT

Каталожный номер:00B0029

Комплект:3

Примечание:

№ на схеме:04

Наименование:WASHER

Каталожный номер:06B0002

Комплект:9

Примечание:

№ на схеме:05

Наименование:WASHER

Каталожный номер:06B0030

Комплект:2

Примечание:

№ на схеме:06

Наименование:INTAKE PIPE

Каталожный номер:10D4365

Комплект:1

Примечание:

№ на схеме:07

Наименование:INTAKE HOSE

Каталожный номер:32A0827

Комплект:1

Примечание:

№ на схеме:08

Наименование:T-CLAMP

Каталожный номер:40C1613

Комплект:1

Примечание:

№ на схеме:09

Наименование:BOLT

Каталожный номер:00B0012

Комплект:6

Примечание:

№ на схеме:10

Наименование:WASHER

Каталожный номер:06B0001

Комплект:10

Примечание:

№ на схеме:11

Наименование:CLAMP

Каталожный номер:00D4492

Комплект:1

Примечание:

№ на схеме:12

Наименование:ELECTRICAL INDICATOR

Каталожный номер:40C1000

Комплект:1

Примечание:

№ на схеме:13

Наименование:NUT

Каталожный номер:03B0053

Комплект:1

Примечание:

№ на схеме:14A

Наименование:SAFETY ELEMENT

Каталожный номер:40C1473

Комплект:1

Примечание:

№ на схеме:14

Наименование:AIR FILTER

Каталожный номер:40C1444

Комплект:1

Примечание:

№ на схеме:14B

Наименование:MAIN ELEMENT

Каталожный номер:40C1474

Комплект:1

Примечание:

№ на схеме:15

Наименование:T-CLAMP

Каталожный номер:40C0241

Комплект:1

Примечание:

№ на схеме:16

Наименование:INTAKE HOSE

Каталожный номер:32A0826

Комплект:1

Примечание:

№ на схеме:17

Наименование:T-CLAMP

Каталожный номер:09C0031

Комплект:1

Примечание:

№ на схеме:18

Наименование:CLAMP

Каталожный номер:26A2217

Комплект:2

Примечание:

№ на схеме:19

Наименование:NUT

Каталожный номер:03B0021

Комплект:4

Примечание:

№ на схеме:20

Наименование:WASHER

Каталожный номер:06B0005

Комплект:4

Примечание:

№ на схеме:21

Наименование:BRACKET

Каталожный номер:00D5482

Комплект:1

Примечание:

№ на схеме:22

Наименование:WASHER

Каталожный номер:06B0006

Комплект:2

Примечание:

№ на схеме:23

Наименование:INTAKE PIPE

Каталожный номер:38A2418

Комплект:1

Примечание:

№ на схеме:24

Наименование:AIR PRE-FILTER

Каталожный номер:40C0772

Комплект:1

Примечание:
