Система гидравлическая пилотная 12e0237(j)

Система гидравлическая пилотная 12e0237(j)

← Система гидравлическая пилотная 12e0237(i) Система гидравлическая пилотная12e0237(k) →

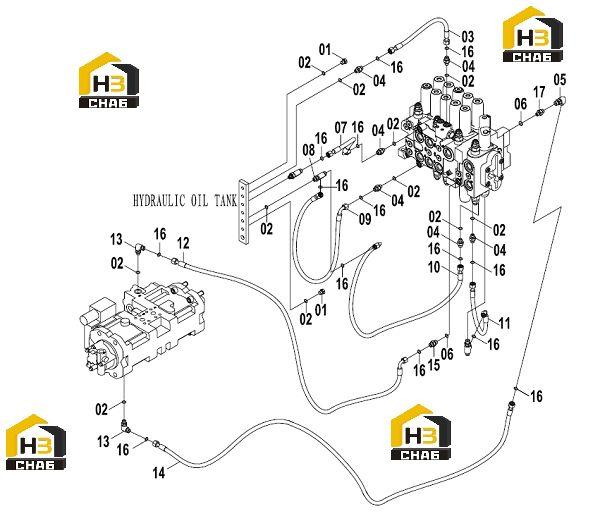

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:01
Наименование:PLUG
Каталожный номер:05A0075
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:02
Наименование:O-RING
Каталожный номер:12B0428
Комплект:11
Примечание:
0 ₽
шт
№ на схеме:03
Наименование:HOSE AS
Каталожный номер:05C3181
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:04
Наименование:CONNECTOR
Каталожный номер:00A3491
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:05
Наименование:CONNECTOR
Каталожный номер:31C0559
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:06
Наименование:O-RING
Каталожный номер:12B0429
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:07
Наименование:HOSE AS
Каталожный номер:05C3141
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:08
Наименование:TEE
Каталожный номер:32C0408
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:09
Наименование:HOSE AS
Каталожный номер:05C3210
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:HOSE AS
Каталожный номер:05C3139
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:HOSE AS
Каталожный номер:05C3136
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:HOSE AS
Каталожный номер:05C3174
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:CONNECTOR
Каталожный номер:31C0558
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:HOSE AS
Каталожный номер:05C3209
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:CONNECTOR
Каталожный номер:00A3498
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:O-RING
Каталожный номер:12B1406
Комплект:14
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:CONNECTOR
Каталожный номер:00A1168
Комплект:1
Примечание:
