Система гидравлическая пилотная 12e0187(j)

← Система гидравлическая пилотная 12e0187(i) Система гидравлическая пилотная 12e0187(k) →

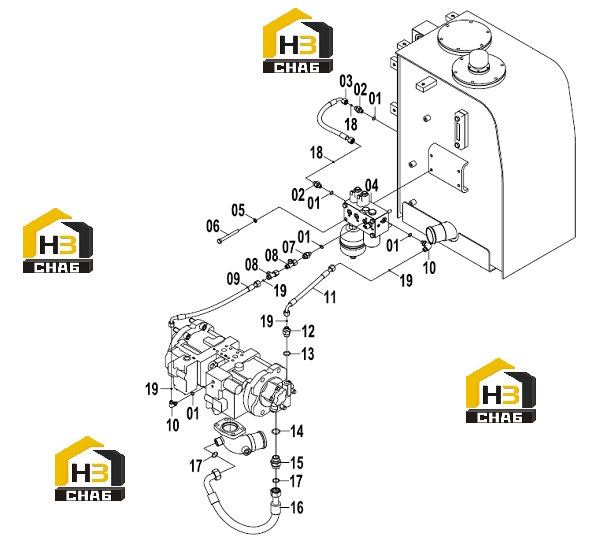

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:01

Наименование:O-RING

Каталожный номер:12B0428

Комплект:5

Примечание:

№ на схеме:02

Наименование:FITTING

Каталожный номер:00A4308

Комплект:2

Примечание:

№ на схеме:03

Наименование:HOSE AS

Каталожный номер:06C5419

Комплект:1

Примечание:

№ на схеме:04

Наименование:PILOT VALVE GP

Каталожный номер:12C1567

Комплект:1

Примечание:

№ на схеме:05

Наименование:WASHER

Каталожный номер:06B0002

Комплект:4

Примечание:

№ на схеме:06

Наименование:BOLT

Каталожный номер:01B0093

Комплект:4

Примечание:

№ на схеме:07

Наименование:CONNECTOR

Каталожный номер:00A3491

Комплект:1

Примечание:

№ на схеме:08

Наименование:TEE

Каталожный номер:32C0465

Комплект:2

Примечание:

№ на схеме:09

Наименование:HOSE AS

Каталожный номер:05C3136

Комплект:1

Примечание:

№ на схеме:10

Наименование:CONNECTOR

Каталожный номер:31C0558

Комплект:2

Примечание:

№ на схеме:11

Наименование:HOSE AS

Каталожный номер:05C4130

Комплект:1

Примечание:

№ на схеме:12

Наименование:CONNECTOR

Каталожный номер:00A4070

Комплект:1

Примечание:

№ на схеме:13

Наименование:O-RING

Каталожный номер:12B0430

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-RING

Каталожный номер:12B0431

Комплект:1

Примечание:

№ на схеме:15

Наименование:CONNECTOR

Каталожный номер:00A3493

Комплект:1

Примечание:

№ на схеме:16

Наименование:HOSE AS

Каталожный номер:06C5420

Комплект:1

Примечание:

№ на схеме:17

Наименование:O-RING

Каталожный номер:12B1412

Комплект:2

Примечание:

№ на схеме:18

Наименование:O-RING

Каталожный номер:12B1407

Комплект:2

Примечание:

№ на схеме:19

Наименование:O-RING

Каталожный номер:12B1406

Комплект:4

Примечание:
