Система гидравлическая пилотная 12e0187(f)

Система гидравлическая пилотная 12e0187(f)

← Система гидравлическая пилотная 12e0187(e) Система гидравлическая пилотная 12e0187(g) →

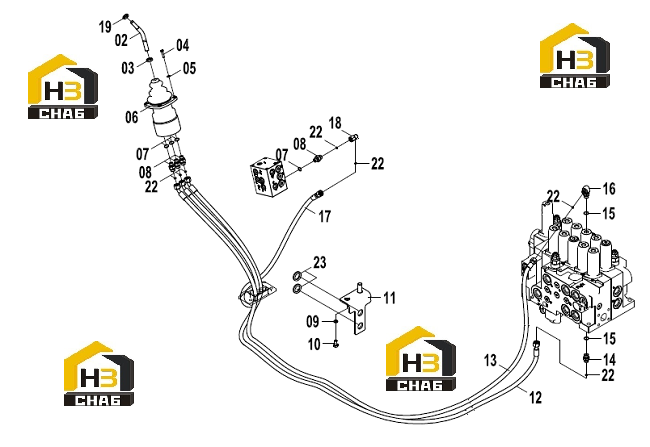

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:02
Наименование:CONTROL LEVER
Каталожный номер:63A0258
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:03
Наименование:NUT
Каталожный номер:03B0059
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:04
Наименование:BOLT
Каталожный номер:00B0023
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:05
Наименование:WASHER
Каталожный номер:06B0003
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:06
Наименование:HAND PILOT VALVE
Каталожный номер:12C3741
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:06
Наименование:PLOT VALVE-RH
Каталожный номер:12C1191
Комплект:1
Примечание:12C3741
0 ₽
шт
№ на схеме:07
Наименование:O-RING
Каталожный номер:12B0428
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:08
Наименование:CONNECTOR
Каталожный номер:00A3491
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:09
Наименование:WASHER
Каталожный номер:06B0002
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:BOLT
Каталожный номер:00B0005
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:PLATE
Каталожный номер:21A9048
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:HOSE AS
Каталожный номер:05C2230
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:HOSE AS
Каталожный номер:05C2361
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:CONNECTOR
Каталожный номер:00A3498
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:O-RING
Каталожный номер:12B0429
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:CONNECTOR
Каталожный номер:31C0559
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:HOSE AS
Каталожный номер:05C3179
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:CONNECTOR
Каталожный номер:31C0962
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:NUT
Каталожный номер:03B0346
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:O-RING
Каталожный номер:12B1406
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:WASHER
Каталожный номер:06B0012
Комплект:2
Примечание:
