Система гидравлическая пилотная 12e0164(i)

Система гидравлическая пилотная 12e0164(i)

← Система гидравлическая пилотная 12e0164(h) Система гидравлическая пилотная 12e0164(j) →

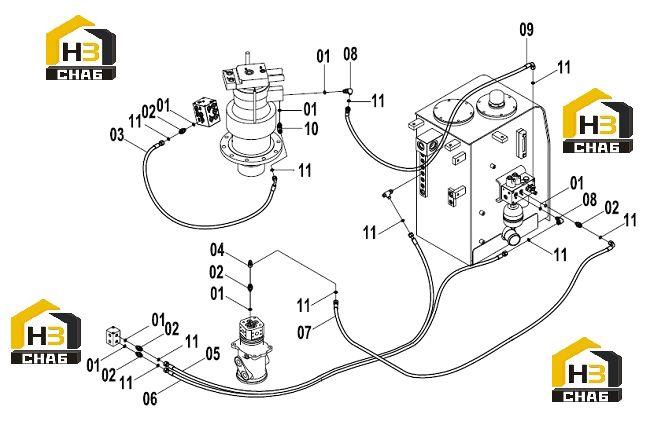

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:01
Наименование:O-RING
Каталожный номер:12B0428
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:02
Наименование:CONNECTOR
Каталожный номер:00A3491
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:03
Наименование:HOSE AS
Каталожный номер:05C3186
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:04
Наименование:CONNECTOR
Каталожный номер:31C0962
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:05
Наименование:HOSE AS
Каталожный номер:05C3207
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:06
Наименование:HOSE AS
Каталожный номер:05C3208
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:07
Наименование:HOSE AS
Каталожный номер:05C3206
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:08
Наименование:CONNECTOR
Каталожный номер:31C0558
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:09
Наименование:HOSE AS
Каталожный номер:05C3227
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:TEE
Каталожный номер:32C0636
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:TEE CONNECTOR
Каталожный номер:32C0413
Комплект:1
Примечание:32C0636
0 ₽
шт
№ на схеме:11
Наименование:O-RING
Каталожный номер:12B1406
Комплект:10
Примечание:
