Система гидравлическая основная 15e1187(f)

Система гидравлическая основная 15e1187(f)

← Система гидравлическая основная 15e1187(e) Система гидравлическая основная 15e1187(g) →

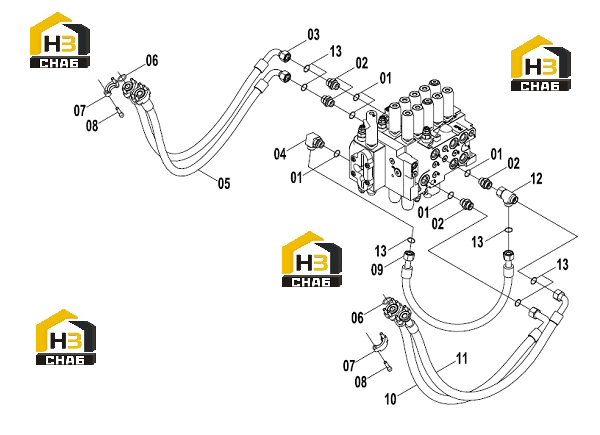

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:01
Наименование:O-RING
Каталожный номер:12B0431
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:02
Наименование:CONNECTOR
Каталожный номер:00A3489
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:03
Наименование:HOSE AS
Каталожный номер:06C6229
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:04
Наименование:CONNECTOR
Каталожный номер:31C0821
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:05
Наименование:HOSE AS
Каталожный номер:06C6230
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:06
Наименование:O-RING
Каталожный номер:12B0444
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:07
Наименование:SPLIT FLANGE
Каталожный номер:04A0252
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:08
Наименование:SCREW
Каталожный номер:04B0670
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:09
Наименование:HOSE AS
Каталожный номер:06C4926
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:HOSE AS
Каталожный номер:06C6219
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:HOSE AS
Каталожный номер:06C6220
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:TEE
Каталожный номер:32C0493
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:O-RING
Каталожный номер:12B1412
Комплект:6
Примечание:
