Система гидравлическая основная 15e1187(a)

Система гидравлическая основная 15e1187(a)

← Система гидравлическая основная 15e1187 003 Система гидравлическая основная 15e1187(b) →

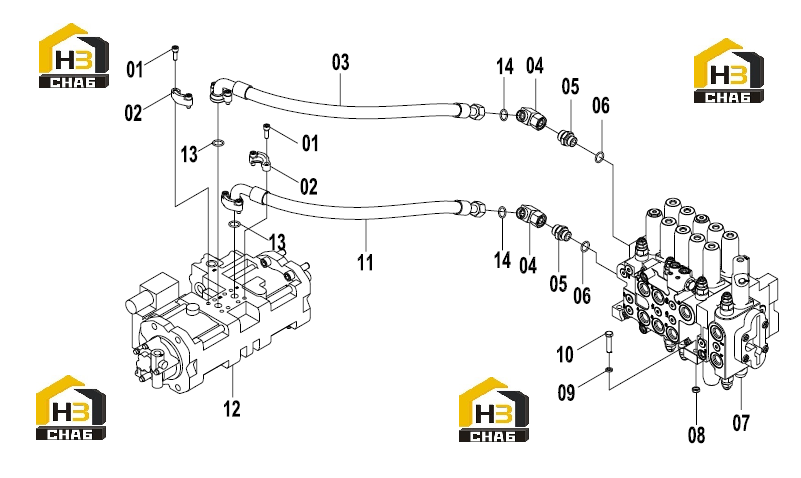

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:01
Наименование:SCREW
Каталожный номер:04B0413
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:01
Наименование:SCREW
Каталожный номер:04B0414
Комплект:8
Примечание:04B0413
0 ₽
шт
№ на схеме:02
Наименование:SPLIT FLANGE
Каталожный номер:04A0252
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:03
Наименование:HOSE AS
Каталожный номер:06C6233
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:04
Наименование:CONNECTOR
Каталожный номер:31C0864
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:05
Наименование:CONNECTOR
Каталожный номер:00A3489
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:06
Наименование:O-RING
Каталожный номер:12B0431
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:07
Наименование:MAIN CONTROL VALVE
Каталожный номер:12C1735
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:08
Наименование:NUT
Каталожный номер:03B0003
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:09
Наименование:WASHER
Каталожный номер:06B0008
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:BOLT
Каталожный номер:01B0036
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:HOSE AS
Каталожный номер:06C6232
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:PUMP
Каталожный номер:11C1016
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:O-RING
Каталожный номер:12B0444
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:O-RING
Каталожный номер:12B1412
Комплект:2
Примечание:
