Система гидравлическая основная 15e0817(g)

Система гидравлическая основная 15e0817(g)

← Система гидравлическая основная 15e0817(f) Клапан главный регулирующий 12c1735 001 (часть 1) →

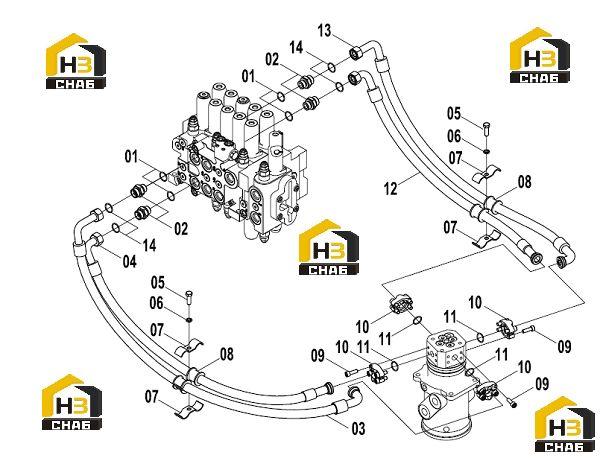

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:01
Наименование:O-RING
Каталожный номер:12B0431
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:02
Наименование:CONNECTOR
Каталожный номер:00A3489
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:03
Наименование:HOSE AS
Каталожный номер:06C7193
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:04
Наименование:HOSE AS
Каталожный номер:06C6231
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:05
Наименование:BOLT
Каталожный номер:00B0002
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:06
Наименование:WASHER
Каталожный номер:06B0002
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:07
Наименование:CLAMP
Каталожный номер:20A9713
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:08
Наименование:BOOT
Каталожный номер:83A1050
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:09
Наименование:SCREW
Каталожный номер:04B0680
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:SPLIT FLANGE
Каталожный номер:04A0249
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:O-RING
Каталожный номер:12B0444
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:HOSE AS
Каталожный номер:06C6222
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:HOSE AS
Каталожный номер:06C7192
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:O-RING
Каталожный номер:12B1412
Комплект:4
Примечание:
