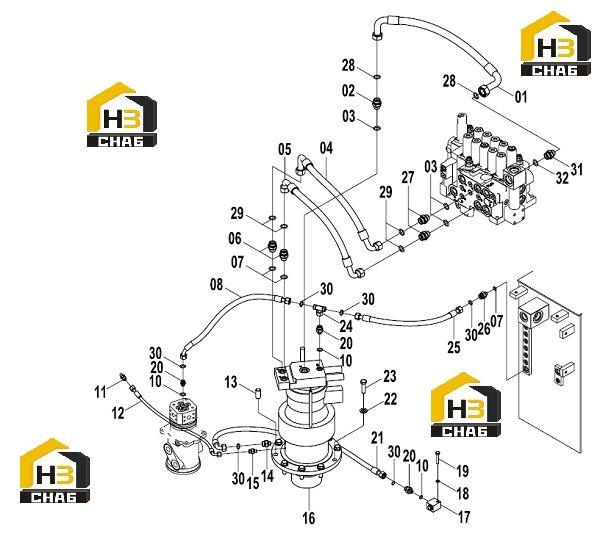

Система гидравлическая основная 15e0817(d)

Каталожный номер:07C2176

Комплект:1

Примечание:

№ на схеме:02

Каталожный номер:00A3492

Комплект:1

Примечание:

№ на схеме:03

Каталожный номер:12B0431

Комплект:3

Примечание:

№ на схеме:04

Каталожный номер:06C6224

Комплект:1

Примечание:

№ на схеме:05

Каталожный номер:06C6223

Комплект:1

Примечание:

№ на схеме:06

Каталожный номер:00A4379

Комплект:2

Примечание:

№ на схеме:07

Каталожный номер:12B0430

Комплект:3

Примечание:

№ на схеме:08

Каталожный номер:06C7196

Комплект:1

Примечание:

№ на схеме:10

Каталожный номер:12B0429

Комплект:3

Примечание:

№ на схеме:11

Каталожный номер:00A0204

Комплект:1

Примечание:

№ на схеме:12

Каталожный номер:05C3232

Комплект:1

Примечание:

№ на схеме:13

Наименование:DOWEL PIN

Каталожный номер:66A0077

Комплект:1

Примечание:

№ на схеме:14

Каталожный номер:00A3496

Комплект:1

Примечание:

№ на схеме:15

Каталожный номер:00A0882

Комплект:1

Примечание:

№ на схеме:16

Наименование:SWING MOTOR

Каталожный номер:11C1095

Комплект:1

Примечание:

№ на схеме:17

Наименование:BLOCK

Каталожный номер:03A0580

Комплект:1

Примечание:

№ на схеме:18

Наименование:WASHER

Каталожный номер:06B0002

Комплект:1

Примечание:

№ на схеме:19

Наименование:BOLT

Каталожный номер:00B0064

Комплект:1

Примечание:

№ на схеме:20

Каталожный номер:00A3500

Комплект:3

Примечание:

№ на схеме:21

Каталожный номер:06C7194

Комплект:1

Примечание:

№ на схеме:22

Наименование:WASHER

Каталожный номер:06B0221

Комплект:9

Примечание:

№ на схеме:23

Наименование:BOLT

Каталожный номер:01B0489

Комплект:9

Примечание:

№ на схеме:24

Наименование:TEE

Каталожный номер:32C0589

Комплект:1

Примечание:

№ на схеме:25

Каталожный номер:06C6225

Комплект:1

Примечание:

№ на схеме:26

Каталожный номер:00A3497

Комплект:1

Примечание:

№ на схеме:27

Каталожный номер:00A3489

Комплект:2

Примечание:

№ на схеме:28

Каталожный номер:12B1416

Комплект:2

Примечание:

№ на схеме:29

Каталожный номер:12B1412

Комплект:4

Примечание:

№ на схеме:30

Каталожный номер:12B1409

Комплект:6

Примечание:

№ на схеме:31

Каталожный номер:00A4383

Комплект:1

Примечание:

№ на схеме:32
