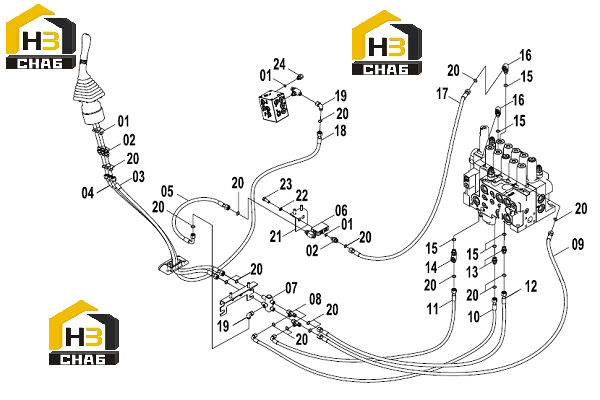

Система гидравлическая 12e0237(d)

← Cистема гидравлическая пилотная 12e0237(c) Система гидравлическая пилотная 12e0237 (е) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:01

Наименование:O-RING

Каталожный номер:12B0428

Комплект:4

Примечание:

№ на схеме:02

Наименование:CONNECTOR

Каталожный номер:00A3491

Комплект:3

Примечание:

№ на схеме:03

Наименование:HOSE AS

Каталожный номер:05C5371

Комплект:1

Примечание:

№ на схеме:03

Наименование:HOSE AS

Каталожный номер:05C3223

Комплект:1

Примечание:05C5371

№ на схеме:04

Наименование:HOSE AS

Каталожный номер:05C5372

Комплект:1

Примечание:

№ на схеме:04

Наименование:HOSE AS

Каталожный номер:05C3149

Комплект:1

Примечание:05C5372

№ на схеме:05

Наименование:HOSE AS

Каталожный номер:05C3183

Комплект:1

Примечание:

№ на схеме:06

Наименование:BLOCK

Каталожный номер:03A0610

Комплект:1

Примечание:

№ на схеме:07

Наименование:SHUTTLE VALVE

Каталожный номер:12C1999

Комплект:1

Примечание:

№ на схеме:08

Наименование:TEE

Каталожный номер:32C0465

Комплект:2

Примечание:

№ на схеме:09

Наименование:HOSE AS

Каталожный номер:05C3185

Комплект:1

Примечание:

№ на схеме:10

Наименование:HOSE AS

Каталожный номер:05C3186

Комплект:1

Примечание:

№ на схеме:11

Наименование:HOSE AS

Каталожный номер:05C3187

Комплект:1

Примечание:

№ на схеме:12

Наименование:HOSE AS

Каталожный номер:05C3184

Комплект:1

Примечание:

№ на схеме:13

Наименование:CONNECTOR

Каталожный номер:00A3498

Комплект:2

Примечание:

№ на схеме:14

Наименование:TEE CONNECTOR

Каталожный номер:32C0414

Комплект:1

Примечание:

№ на схеме:15

Наименование:O-RING

Каталожный номер:12B0429

Комплект:4

Примечание:

№ на схеме:16

Наименование:CONNECTOR

Каталожный номер:31C0559

Комплект:2

Примечание:

№ на схеме:17

Наименование:HOSE AS

Каталожный номер:05C3182

Комплект:1

Примечание:

№ на схеме:18

Наименование:HOSE AS

Каталожный номер:05C3178

Комплект:1

Примечание:

№ на схеме:19

Наименование:CONNECTOR

Каталожный номер:31C0962

Комплект:2

Примечание:

№ на схеме:20

Наименование:O-RING

Каталожный номер:12B1406

Комплект:18

Примечание:

№ на схеме:21

Наименование:PLATE

Каталожный номер:21A8716

Комплект:1

Примечание:

№ на схеме:22

Наименование:WASHER

Каталожный номер:06B0002

Комплект:4

Примечание:

№ на схеме:23

Наименование:BOLT

Каталожный номер:00B0005

Комплект:4

Примечание:

№ на схеме:24

Наименование:CONNECTOR

Каталожный номер:00A0969

Комплект:1

Примечание:
