Сиденье 47c1669 000

Сиденье 47c1669 000

← Сиденье 47c1074 002 Подлокотник 34c1389 001 →

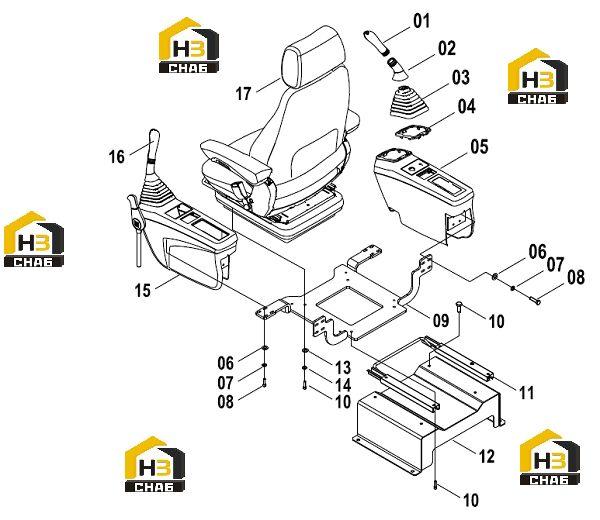

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:01
Наименование:CONTROL LEVER AS
Каталожный номер:34C1474
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:02
Наименование:COVER
Каталожный номер:86A0733
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:03
Наименование:BOOT
Каталожный номер:86A0732
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:04
Наименование:STOP PLATE
Каталожный номер:86A0734
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:05
Наименование:CONSOLE AS-RH
Каталожный номер:34C1389
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:06
Наименование:WASHER
Каталожный номер:06B0062
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:07
Наименование:WASHER
Каталожный номер:06B0003
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:08
Наименование:BOLT
Каталожный номер:00B0023
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:09
Наименование:BRACKET
Каталожный номер:00D4053
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:SCREW
Каталожный номер:04B0049
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:SLIDE TRACK AS
Каталожный номер:34C1968
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:BRACKET
Каталожный номер:00D4047
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:WASHER
Каталожный номер:06B0086
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:WASHER
Каталожный номер:06B0006
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:CONSOLE AS-LH
Каталожный номер:34C1388
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:CONTROL LEVER AS
Каталожный номер:34C1473
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:SEAT
Каталожный номер:47C1011
Комплект:1
Примечание:
