Рама гусеничная 33e0110(a)

Рама гусеничная 33e0110(a)

← Система гусеничная 33e0110 001 Подшипник поворотный 33e0110(b) →

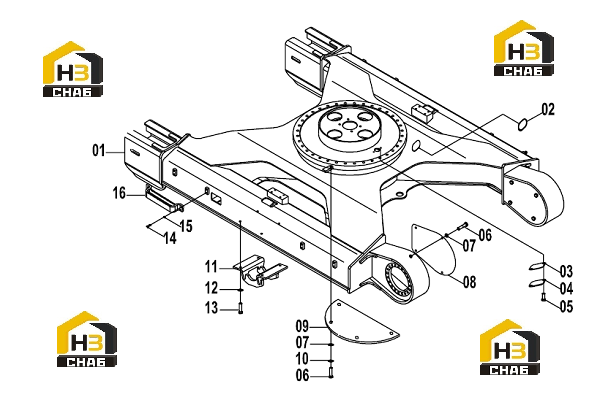

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:01
Наименование:TRACK FRAME
Каталожный номер:30D0883
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:02
Наименование:BOOT
Каталожный номер:84A0613
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:03
Наименование:SHIM
Каталожный номер:82A0024
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:04
Наименование:COVER
Каталожный номер:12A0020
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:05
Наименование:BOLT
Каталожный номер:00B0056
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:06
Наименование:BOLT
Каталожный номер:00B0011
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:07
Наименование:WASHER
Каталожный номер:06B0059
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:08
Наименование:COVER
Каталожный номер:10A2006
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:09
Наименование:BOTTOM PLATE
Каталожный номер:11A2093
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:WASHER
Каталожный номер:06B0008
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:TRACK GUARD
Каталожный номер:48D0242
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:WASHER
Каталожный номер:06B0221
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:BOLT
Каталожный номер:00B0435
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:BOLT
Каталожный номер:00B0433
Комплект:8
Примечание:00B0435
0 ₽
шт
№ на схеме:14
Наименование:BOLT
Каталожный номер:00B0428
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:WASHER
Каталожный номер:06B0237
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:PEDAL AS
Каталожный номер:02D1754
Комплект:4
Примечание:
