Радиатор 20c1031(a)

Радиатор 20c1031(a)

← Радиатор 20c1031 004 Радиатор 20c1031(b) →

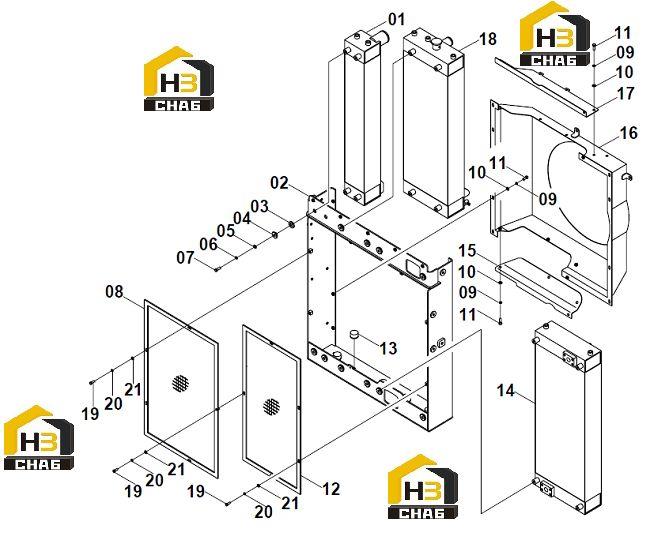

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:01
Наименование:AIR COOLER
Каталожный номер:20C1030
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:02
Наименование:SUPPORT
Каталожный номер:02D5322
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:02
Наименование:SUPPORT
Каталожный номер:02D4140
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:03
Наименование:RU昍ER RING
Каталожный номер:81A0219
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:04
Наименование:BLOCK
Каталожный номер:55A3227
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:05
Наименование:WASHER
Каталожный номер:06B0001
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:06
Наименование:WASHER
Каталожный номер:06B0002
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:07
Наименование:BOLT
Каталожный номер:00B0019
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:08
Наименование:GUARD
Каталожный номер:45D1154
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:08
Наименование:GUARD
Каталожный номер:45D0706
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:09
Наименование:WASHER
Каталожный номер:06B0006
Комплект:20
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:WASHER
Каталожный номер:06B0005
Комплект:20
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:BOLT
Каталожный номер:00B0075
Комплект:20
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:DUST COVER
Каталожный номер:45D1148
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:GUARD
Каталожный номер:45D0707
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:CUSHION
Каталожный номер:40C1687
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:OIL COOLER
Каталожный номер:20C1029
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:COVER
Каталожный номер:19A1060
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:SHROUD
Каталожный номер:45D0709
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:COVER
Каталожный номер:20A9478
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:WATER RADIATOR
Каталожный номер:20C1028
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:BOLT
Каталожный номер:00B0010
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:WASHER
Каталожный номер:06B0003
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:WASHER
Каталожный номер:06B0062
Комплект:8
Примечание:
