Проводка рамы 46c8205(f)

Проводка рамы 46c8205(f)

← Проводка рамы 46c8205(e) Проводка рамы 46c8205(g) →

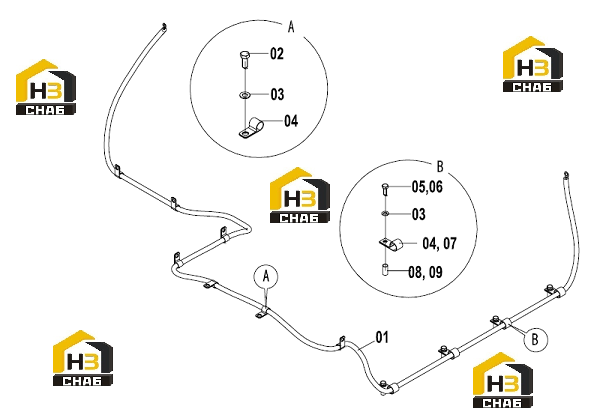

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:01
Наименование:CABLE
Каталожный номер:08C3867
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:02
Наименование:BOLT
Каталожный номер:00B0005
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:03
Наименование:WASHER
Каталожный номер:06B0001
Комплект:11
Примечание:
0 ₽
шт
№ на схеме:04
Наименование:CLIP
Каталожный номер:20A1855
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:05
Наименование:BOLT
Каталожный номер:00B0048
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:06
Наименование:BOLT
Каталожный номер:00B0018
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:07
Наименование:CLIP
Каталожный номер:20A1858
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:08
Наименование:PIPE
Каталожный номер:34A0559
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:09
Наименование:DRUM
Каталожный номер:34A1457
Комплект:1
Примечание:
