Проводка рамы 46c8205(b)

Проводка рамы 46c8205(b)

← Проводка рамы 46c8205(a) Проводка рамы 46c8205(с) →

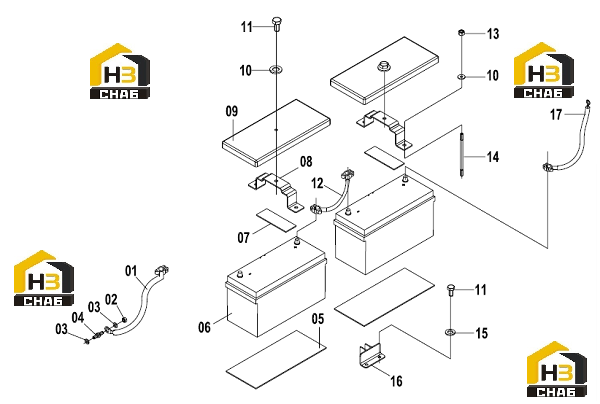

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:01
Наименование:CABLE
Каталожный номер:08C3144
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:02
Наименование:NUT
Каталожный номер:03B1180
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:03
Наименование:WASHER
Каталожный номер:06B0498
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:04
Наименование:STUD BOLT
Каталожный номер:05B0163
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:05
Наименование:CUSHION
Каталожный номер:82A0285
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:06
Наименование:BATTERY
Каталожный номер:37B0108
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:07
Наименование:PLATE
Каталожный номер:82A1023
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:08
Наименование:PLATE
Каталожный номер:21A6446
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:09
Наименование:COVER
Каталожный номер:82A1007
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:WASHER
Каталожный номер:06B0030
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:BOLT
Каталожный номер:00B0005
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:CABLE
Каталожный номер:08C0466
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:NUT
Каталожный номер:03B0053
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:SCREW ROD
Каталожный номер:01B0983
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:WASHER
Каталожный номер:06B0001
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:BRACKET
Каталожный номер:00D5699
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:CABLE
Каталожный номер:08C3145
Комплект:1
Примечание:
