Проводка пола 46c7524 000

Проводка пола 46c7524 000

← Проводка кабины 46c8204(e) Проводка двигателя 46c8206 001 →

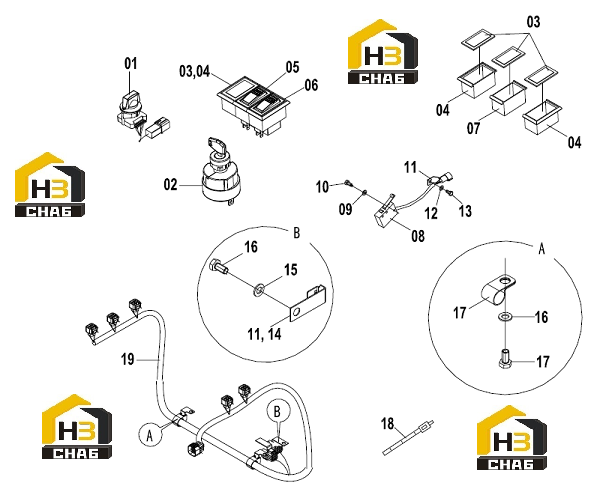

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:01
Наименование:KNOB
Каталожный номер:34B0989
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:02
Наименование:START SWITCH
Каталожный номер:34B0558
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:03
Наименование:COVER
Каталожный номер:34B0075
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:04
Наименование:FRAME
Каталожный номер:34B0360
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:05
Наименование:WASHER SWITCH
Каталожный номер:34B0743
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:06
Наименование:WIPER SWITCH
Каталожный номер:34B0742
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:07
Наименование:FRAME
Каталожный номер:34B0361
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:08
Наименование:HARNESS
Каталожный номер:08C5747
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:09
Наименование:WASHER
Каталожный номер:06B0133
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:SCREW
Каталожный номер:04B0234
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:INSERT
Каталожный номер:20A8767
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:WASHER
Каталожный номер:06B0005
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:BOLT
Каталожный номер:00B0026
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:INSERT
Каталожный номер:20A6656
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:WASHER
Каталожный номер:06B0001
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:BOLT
Каталожный номер:00B0005
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:CLIP
Каталожный номер:20A1852
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:NYLON STRAP
Каталожный номер:37B0004
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:FLOOR PLATE HARNESS
Каталожный номер:08C5698
Комплект:1
Примечание:
